Driver

驱动部分允许开发人员为TouchGFX AL的各种功能选择驱动程序。

TouchGFX Generator驱动程序设置

应用滴答计时源​

应用程序的滴答计时源定义了如何驱动应用程序向前执行。 开发人员具有以下选项：

  • LTDC- 如果在“显示”组中将LTDC选作接口，则应用计时源可以为“LTDC”。 这意味着TouchGFX Generator将在TouchGFXGeneratedHAL类中生成驱动程序函数（LTDC中断处理程序），该函数通过调用OSWrappers::signalVSync()来驱动应用程序向前执行。
  • 自定义和FMC - 在这种情况下，开发人员需要实现一个处理程序，来重复调用OSWrappers::signalVSync()函数，驱动应用程序向前执行。
Further reading
有关实现自定义应用程序滴答计时源的更多信息，请参阅FMC和SPI显示接口场景

DMA2D Accelerator (ChromART)​

对于DMA2D图形加速，开发人员有三个选项：

  • 禁用-应用程序只使用CPU进行渲染。
  • 启用 - 应用程序在Chrom-ART可用的情况下使用Chrom-ART来搬运和混合像素，释放CPU负载。 驱动程序由TouchGFX Generator生成，不需要开发人员采取任何措施。
  • 自定义 - TouchGFX Generator 生成通用型TouchGFX DMA类，该类由TouchGFX 引擎中的DMA接口派生而来，开发人员必须为自定义图形加速器实现的成员函数。

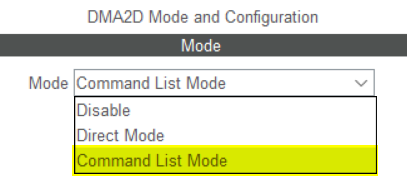

要在ToughGFX 生成器中选择DMA2D加速器，必须在STM32CubeMX的Multimedia类别中启用DMA2D：

对于支持DMA2D的MCUS，可在STM32CubeMX中的多媒体类别中启用DMA2D。

TouchGFX Generator生成的DMA2D（ChromART）驱动程序支持两种接收TransferCompleteInterrupt的方式：

  1. 使用STM32Cube HAL驱动程序，其将回调函数注册到dma2d句柄hdma2d.XferCpltCallback。
  2. 直接使用DMA2D_IRQHandler()中断处理程序。

通过在STM32CubeMX中的DMA2D IP的NVIC设置中启用或禁用DMA2D全局中断，可以在这两者之间进行切换：

STM32CubeMX系统核心类别下的NVIC设置中启用/禁用DMA2D全局中断

选项1）启用全局中断生成的代码，选项2）禁用全局中断生成的代码。

Note
  • 对DMA2D使用全局中断时，请确保“ IRQ处理程序”调用“ DMA2D HAL处理程序”。 这是默认行为。
  • 如果在启用全局中断的同时禁用DMA2D的“ IRQ处理程序”和“调用HAL处理程序”，将导致永不调用已注册的回调。

    • GPU2D Accelerator (NeoChrom)​

    GPU2D（NeoChrom）是一种图形加速器，能够加速TouchGFX中的许多绘图操作，包括纹理映射和矢量渲染。 它支持RGB565、RGB888和ARGB8888格式的帧缓存。

    对于GPU2D图形加速，开发人员有两个选项：

    • 禁用-应用程序不使用GPU进行图形渲染。
    • 启用-应用程序TouchGFX在NeoChrom可用的情况下使用NeoChrom执行图形渲染加速操作。 驱动程序由TouchGFX Generator生成，不需要开发人员采取任何措施。

    要在ToughGFX 生成器中选择GPU2D加速器，必须在STM32CubeMX的Multimedia 类别中启用：

    对于支持GPU2D的MCUS，可在CubeMX中的*多媒体*类别中启用GPU2D。

    Note
    只有当STM32CubeMX中项目的多媒体部分启用了GPU2D, GPU2D选项才可见。 它仅适用于STM32U599芯片，并且只有在中间件部分的ThreadX RTOS同样启用或运行裸机应用程序（无操作系统）的情况下，才能与TouchGFX一起使用。

    启用后，TouchGFX 生成器将出现一个新部分（GPU2D驱动程序）：

    GPU2D驱动程序设置

    GPU2D Command List Size（命令列表大小）设置以字节为单位设置GPU2D使用的命令列表的大小。

    Note
    When Vector Rendering is also enabled with the hardware option in the application another memory pool for a *stencil buffer* to perform vector rendering operations is created by the TouchGFX Generator. The size of this memory pool is: (Display Width * Display Height bytes) + 5kb extra margin. This will therefore consume more RAM. Users can opt for the software option to save RAM at the expense of slower performance.

    实时操作系统​

    开发人员可使用任何支持TouchGFX的RTOS（甚至无操作系统）。 如抽象层架构中所述，TouchGFX 引擎使用OSWrappers接口将其主事件循环以及帧缓存访问与用户选择的RTOS同步。 当开发者通过TouchGFX Generator选择操作系统时，将生成代码并通过所选操作系统的基元实现内部同步。 操作系统仍然必须通过STM32CubeMX进行配置，以确定堆栈大小等。

    FreeRTOS (CMSIS OS V1和V2)和ThreadX(本地中间件或Azure RTOS软件包)可直接在STM32CubeMX中进行配置，TouchGFX Generator为用户提供任务定义和TouchGFX RTOS驱动程序的生成代码。 TouchGFX Generator 可生成符合CMSIS V1和CMSIS V2标准的RTOS驱动程序，与任何符合CMSIS标准的RTOS一起运行，一个用于ThreadX的驱动程序，一个用于在没有操作系统（无操作系统）的情况下运行裸机的驱动程序。

    无OS​

    希望在无操作系统的情况下运行TouchGFX时，如果中间件和软件包类别或者X-CUBE中未启用操作系统，则ToughGFX 生成器中的无OS选项变为可用。

    Further reading
    有关运行裸机应用程序时TouchGFX Generator生成的代码详细信息，请参阅Real Time Operating System（实时操作系统）场景。

    FreeRTOS​

    选择ToughGFX 生成器中的CMSIS_RTOS_V1或CMSIS_RTOS_V2时，必须启用STM32CubeMX 中间件和软件包类别中的FreeRTOS：

    STM32CubeMX项目中启用了FreeRTOS

    某些TBS默认设置未配置使用FreeRTOS中间件，而是使用ThreadX或NoOS（例如：STM32U599）。 如果用户仍然想将FreeRTOS与此类TBS一起使用，则必须在STM32CubeMX的软件包组件选择器中下载X-CUBE-FreeRTOS包并启用。

    在软件包组件选择器中启用FreeRTOS

    Further reading
    有关如何为TouchGFX应用程序配置FreeRTOS（CMSIS_RTOS_V1和CMSIS_RTOS_V2）的详细信息，请参阅 Real Time Operating System发（实时操作系统）场景。

    ThreadX​

    可通过选择X-CUBE软件包或启用STM32CubeMX中的Native ThreadX 中间件（如果适用于选定的MCU设备）来启用ThreadX。

    开发人员应了解ThreadX是否配置为X-CUBE软件包或特定MCU系列的Native ThreadX Middleware（原生ThreadX中间件）。

    Note
  • 默认情况下，所有新型STM32 MCU器件均支持直接来自STM32CubeMX Middleware（中间件）类别的ThreadX，无需另外下载。 TouchGFX 板级支持包将缓慢过渡到使用可用的ThreadX中间件或X-CUBE-AZRTOS软件包。
  • 提供ThreadX支持的X-CUBE-ARTOS-XX软件包适用于各种STM32 MCU系列，可在STM32CubeMX中的Embedded Software Packages Manager（嵌入式软件包管理器）中找到。

    • 以下各节将展示如何将ThreadX作为Middleware（中间件）或AZRTOS Software Pack（软件包）用于应用程序。

    从中间件和软件包类别启用ThreadX​

    选择ToughGFX 生成器中的ThreadX时，必须启用STM32CubeMX中间件和软件包类别中的ThreadX：

    STM32CubeMX项目中启用来自中间件和软件包的ThreadX

    启用后，ThreadX选项在ToughGFX 生成器中可用。

    Further reading
    有关如何将ThreadX配置为TouchGFX应用程序的本地中间件的详细信息，请参阅Real Time Operating System（实时操作系统）场景。

    从X-CUBE软件包启用ThreadX​

    要在TouchGFX Generator中选择ThreadX，必须在STM32CubeMX中的Software Packs Component Selector（软件包组件选择器）中启用AZRTOS Software Pack（软件包）。 在项目中，单击 STM32CubeMX项目菜单中的“Select Components（选择组件）”按钮或Alt+o 。

    选择STM32CubeMX中的附加软件

    下图显示了项目中如何使能AZRTOS软件包。 选择RTOS ThreadX并点击Core复选框以启用ThreadX。 下载并安装软件包（如尚未完成）。

    从X-CUBE-AZRTOS软件包启用ThreadX

    将ThreadX软件包添加到项目后，X-CUBE应在STM32CubeMX项目菜单左侧的中间件和软件包类别下可见。

    STM32CubeMX项目中启用了X-CUBE-AZRTOS的ThreadX

    一旦启用ThreadX，它将成为ToughGFX 生成器中的一个可用选项，选择后，将显示内存池大小和内存堆栈大小值：

    在ToughGFX 生成器中选择ThreadX

    此类值应足够大，以包含线程资源。

    Further reading
    有关如何将ThreadX配置为TouchGFX应用程序的X-CUBE的详细信息，请参阅Real Time Operating System（实时操作系统）场景。

    其他兼容CMSIS的OS​

    当开发人员采用与STM32CubeMX提供的操作系统（FreeRTOS和ThreadX）不同的其他兼容CMSIS的操作系统时，他必须手动完成RTOS配置和任务定义。 TouchGFX Generator将生成一个开发人员必须实现的空OSWrappers接口。 通常，需要执行以下手动步骤：

    1. 配置RTOS
    2. 实现OSWrappers接口
    3. 定义任务以运行TouchGFX (MX_TouchGFX_Process)
    4. 启动调度器

    调用MX_TouchGFX_Process，以启动任务处理程序中的TouchGFX Engine主循环。

    void MX_TouchGFX_Process(void);
