主介面

The Lobby is the first window that is presented when starting TouchGFX Designer. 從主介面可以創建新的專案、探索演示專案以及打開現有專案。 按CTRL + N從打開的專案中進入主介面.
Creating a project from an opened project results in an new instance of TouchGFX Designer being opened.

When running TouchGFX Designer for the first time the welcome pop-up and an option to select between light and dark theme will appear before entering the Lobby.

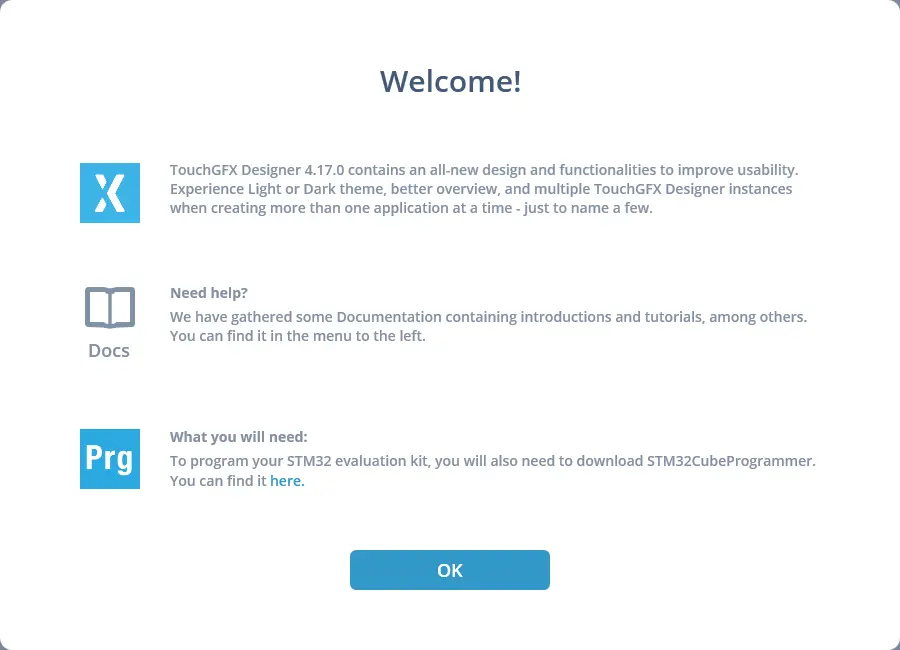

歡迎視窗

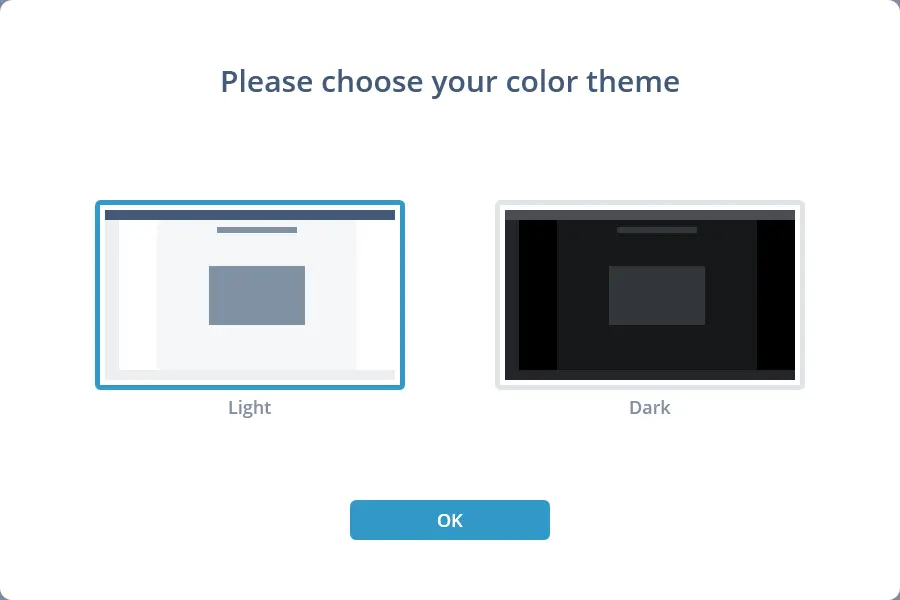

主題選擇視窗

Home (主頁)​

在“Home”選項卡中，可以基於最近使用的TouchGFX開發板設置（TBS）創建新專案，也可以打開專案。

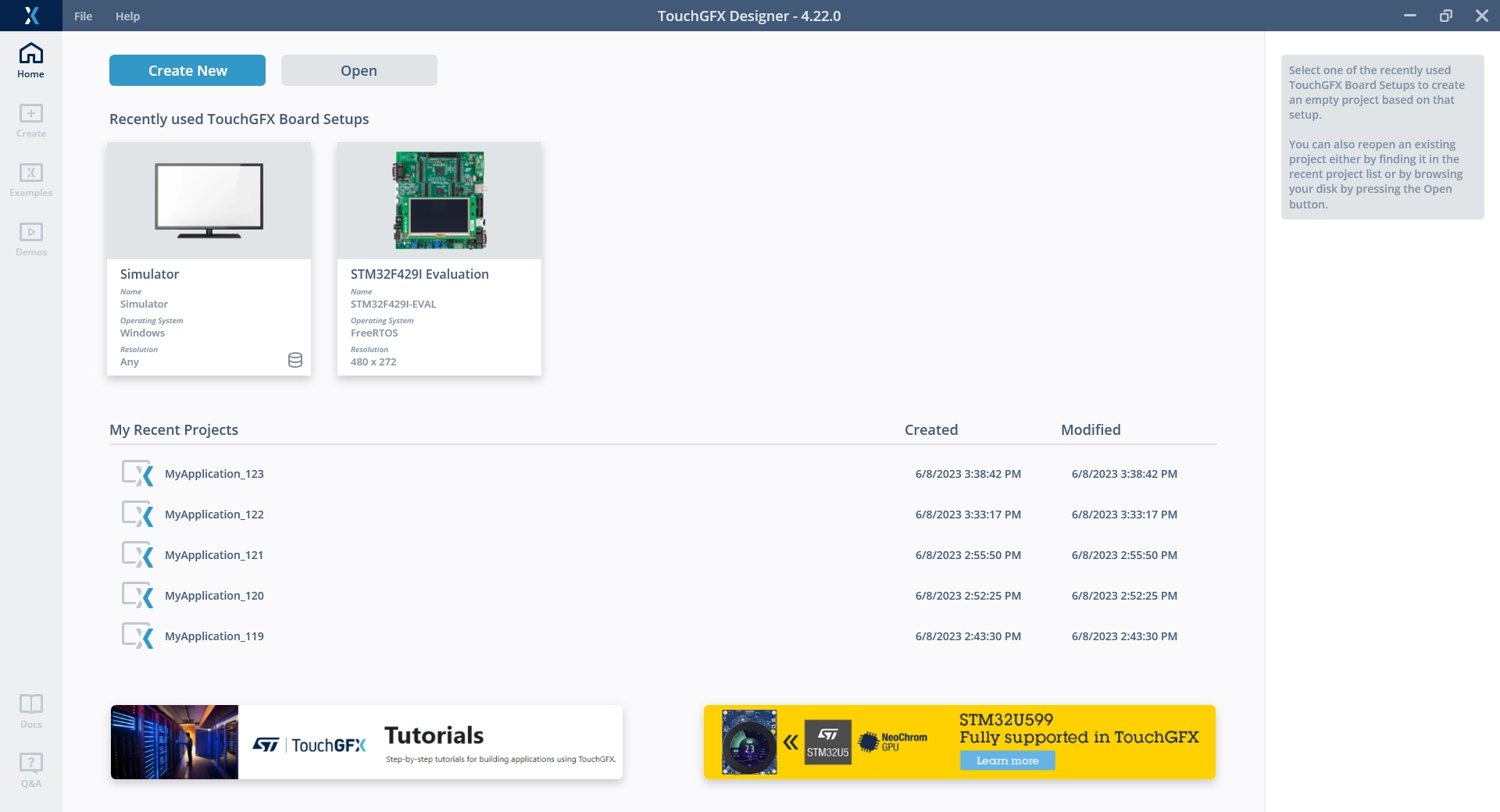

主介面中的“Home”選項卡

Recently used TouchGFX Board Setups(最近使用的TouchGFX開發板設定)​

本區段可選擇曾在最近專案中使用的TBS，用於建立新專案並與空白UI結合。 選擇TBS時所顯示的選項與在“Create”下選擇TBS時所顯示的選項相同。

My Recent Projects(我的最近專案)​

本區段可讓使用者快速開啟最近專案。

Open(開啟)​

按下Open(開啟)按鈕可開啟檔案瀏覽器，以便手動導覽及開啟.touchgfx專案檔案。

Create New(新建)​

按下Create New(新建)按鈕可將主介面索引標籤由Home(首頁)變更為Create(建立)。

Live Callouts(即時圖說文字)​

本區段包含輪換使用者可能有興趣的圖說文字， 包括新產品、功能及活動等項目。 我們努力向使用者提供最相關的資訊，因此會依據地區及版本進行篩選。

12

即時圖說文字

Create (創建)​

在“Create ”選項卡中，可以選擇TBS與空白UI一起用於新專案。

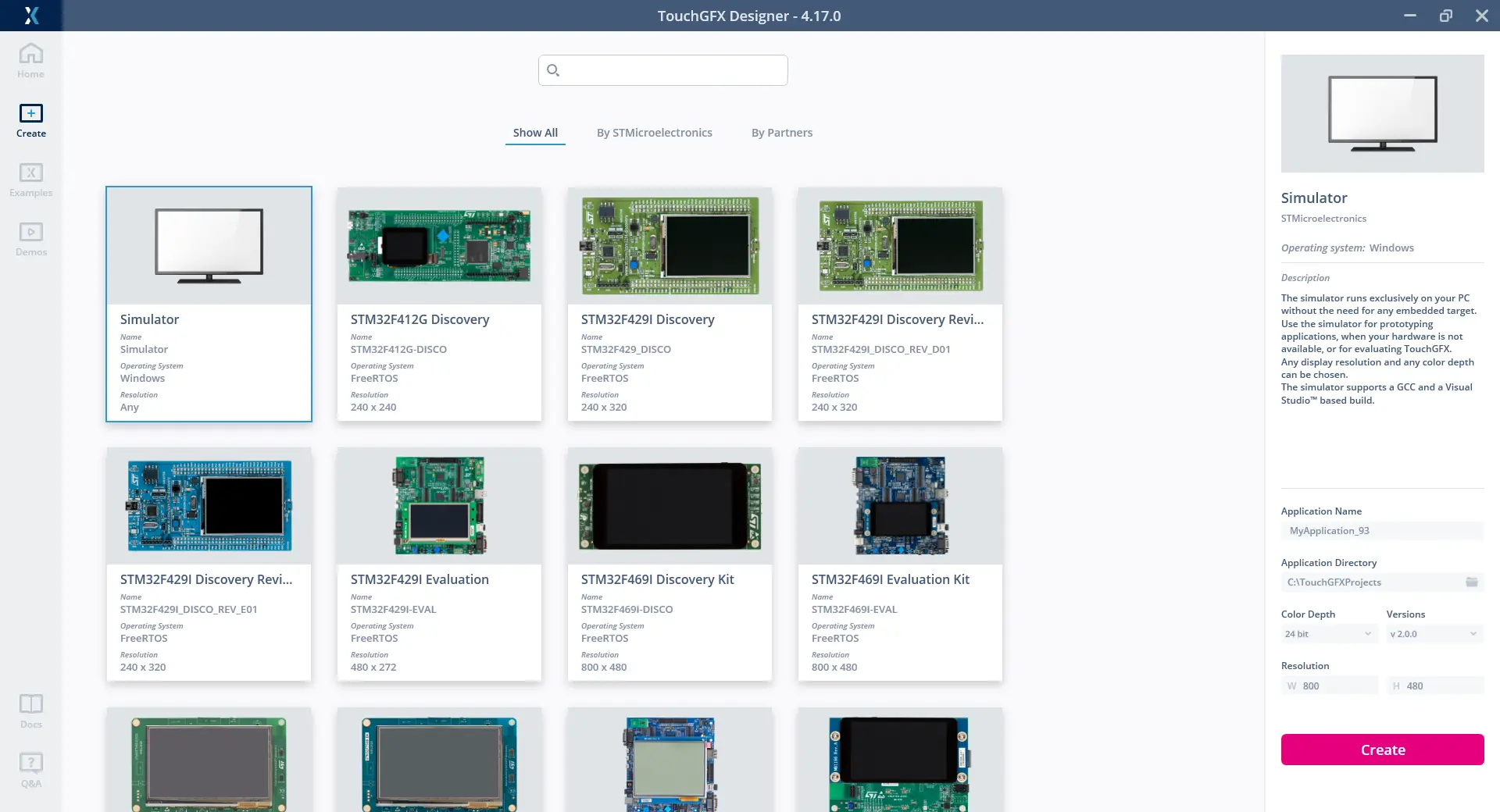

主介面中的“Create”選項卡

搜尋列用於依據開發板名稱篩選TBS。

搜索欄

Producer Filter(生產商篩選器)​

生產商篩選器分為三個篩選器：Show All(全部顯示)可顯示所有TBS、By STMicroelectronics(由STMicroelectronics)可顯示STMicroelectronics所建立的TBS，以及By Partners(由合作夥伴)顯示合作夥伴建立的TBS。

生產商篩選器

TBS List(TBS清單)​

依據選取的篩選器顯示TBS清單。 在每個TBS顯示的屬性為名稱、作業系統及解析度，此外還有停留時顯示的Download (下載)按鈕。

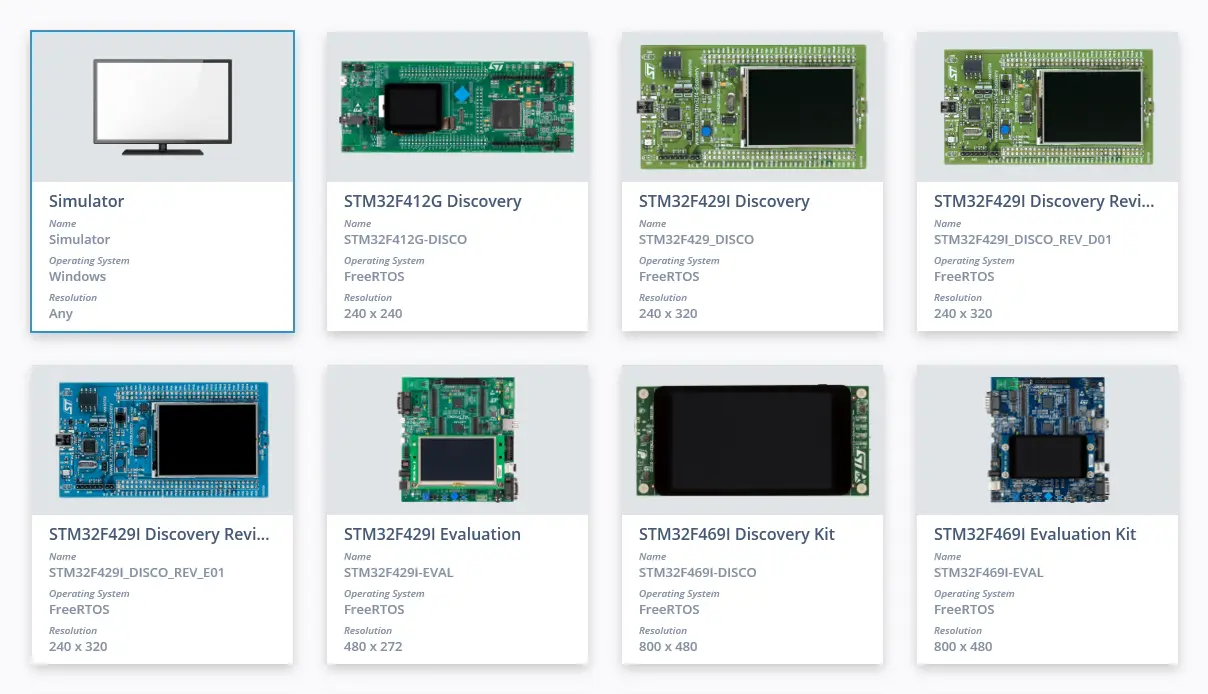

TBS列表範例

Selected TBS(選定的TBS)​

選取TBS時，右側區段會顯示更多TBS相關資訊，以及提供選項用於依據TBS建立新專案。

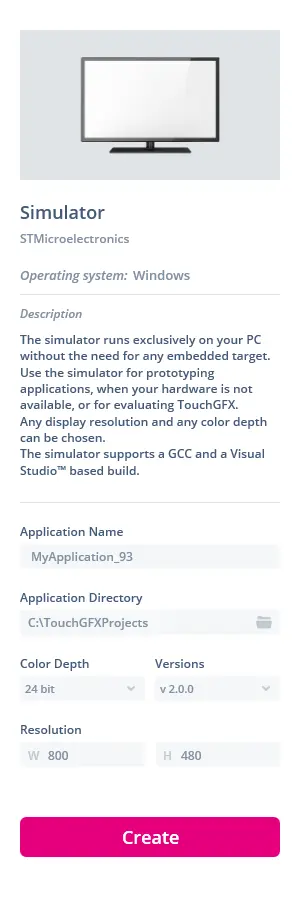

選定的TBS以及描述和選項

Application Name(應用程式名稱)​

這將決定新專案的名稱，以及新專案所在資料夾的名稱。

Application Directory(應用程式目錄)​

這將決定新專案的位置。

Color Depth(色深)​

此下拉清單包含所選TBS支援的色深。

Versions(版本)​

此下拉清單包含所選TBS支援的不同版本。

Resolution(解析度)​

解析度調整各不相同，需視所選的TBS而定。 模擬器TBS支持0 x 0和2000 x 2000之間的任何解析度。

Create (創建)​

按下Create(建立)按鈕，依據所選的TBS及空白UI建立新專案，並使用以上設定。

Examples (範例)​

在“Examples”選項卡中，可以基於範例和TBS創建新專案。

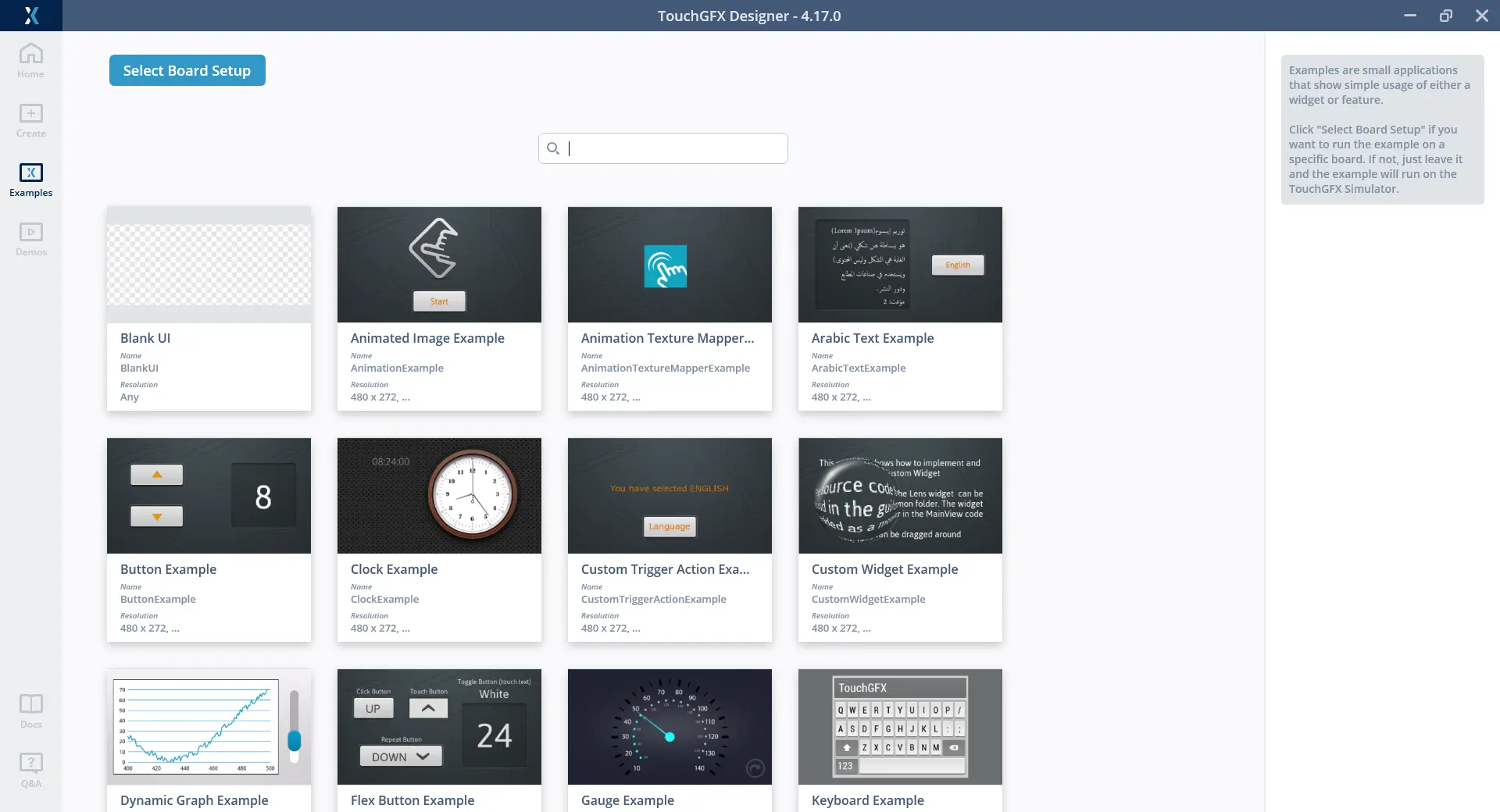

主介面中的“Examples”選項卡

搜尋列用於依據名稱篩選範例。

搜索欄

Examples List(範例清單)​

依據所選的篩選器顯示範例清單。 在每個範例顯示的屬性為名稱及範例相容的解析度，此外還有停留時顯示的Download (下載)按鈕。

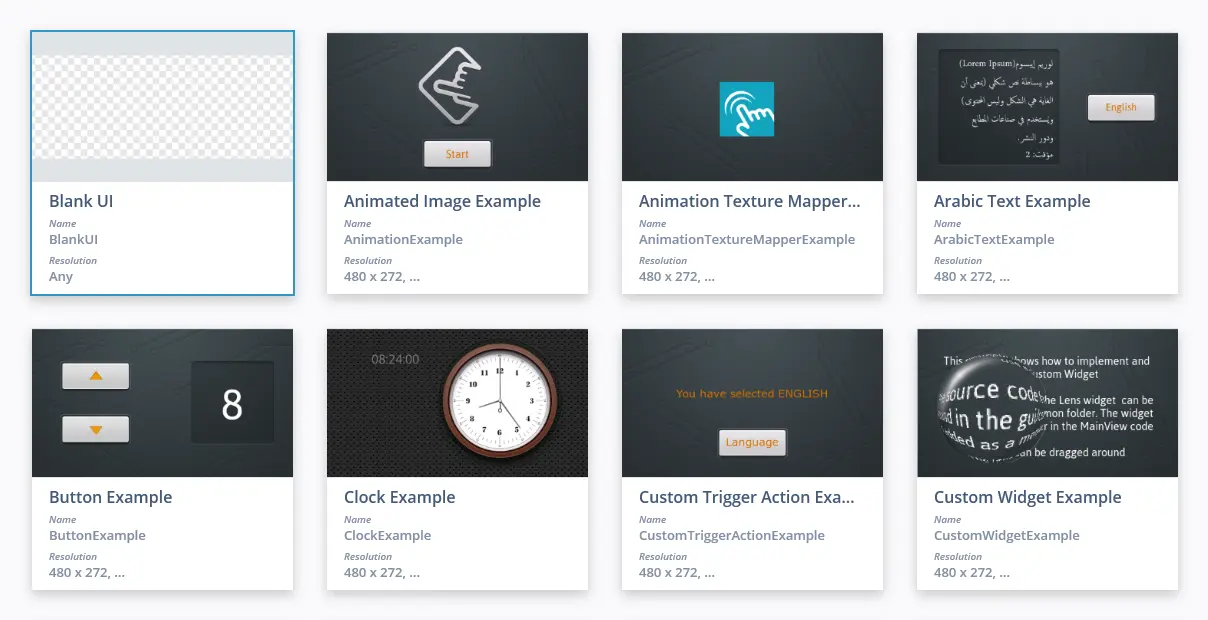

範例列表

Select Board Setup(選擇開發板設定)​

Select Board Setup(選擇開發板設定)按鈕會開啟快顯視窗，可於其中選擇TBS。

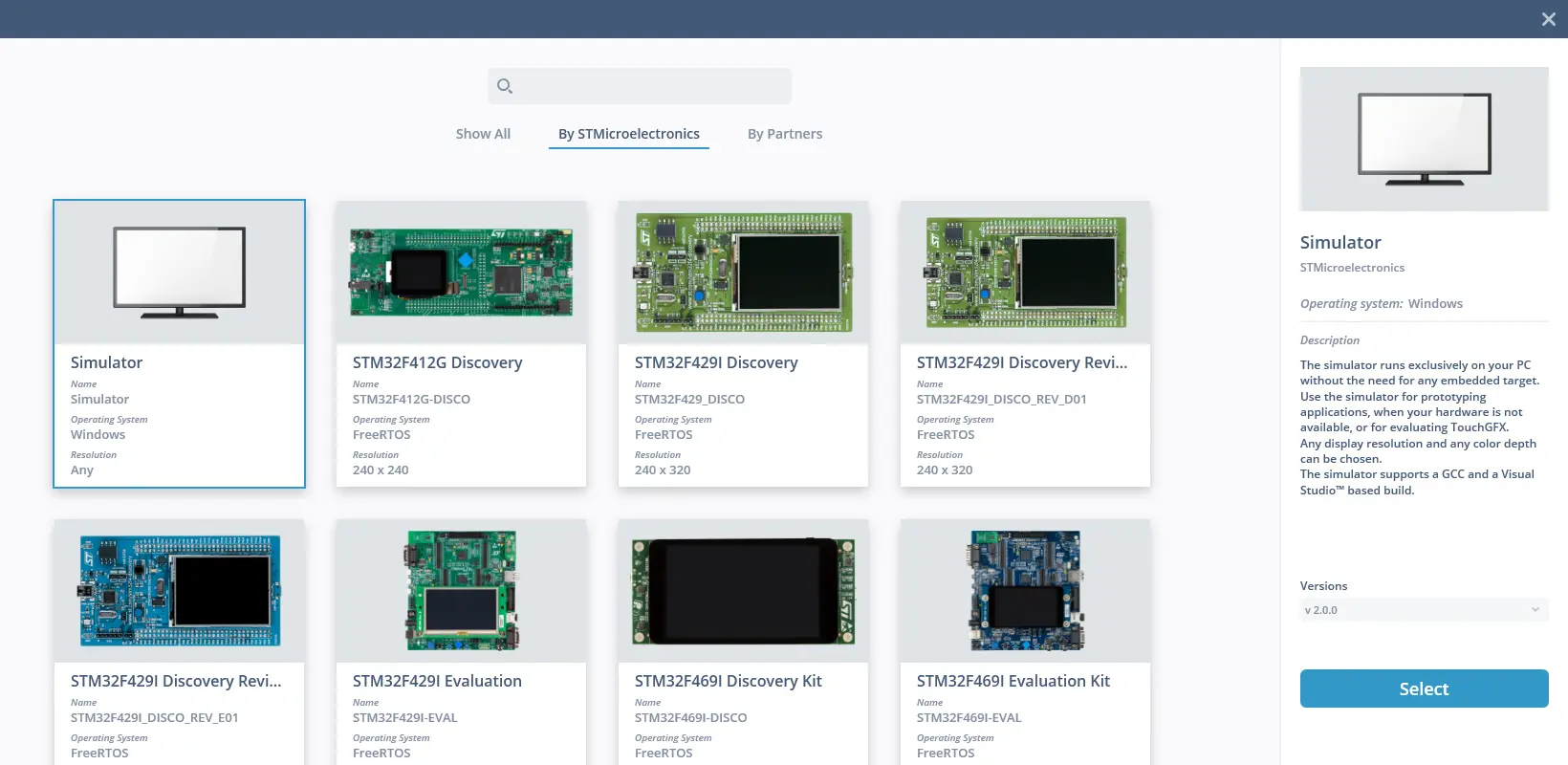

“Select Board Setup”視窗

搜尋列用於依據名稱篩選TBS。

Producer Filter(生產商篩選器)​

生產商篩選器分為三個篩選器：Show All(全部顯示)可顯示所有TBS、By STMicroelectronics(由STMicroelectronics)可顯示STMicroelectronics所建立的TBS，以及By Partners(由合作夥伴)顯示合作夥伴建立的TBS。

TBS List(TBS清單)​

依據選取的篩選器顯示TBS清單。 在每個TBS顯示的屬性為名稱、作業系統及解析度，此外還有停留時顯示的Download (下載)按鈕。

TBS Info(TBS資訊)​

選擇TBS時，右側區段會顯示更多TBS相關資訊，以及在Select (選擇)按鈕設定版本的選項以選擇TBS。

顯示選定的TBS，而不是“Select Board Setup”按鈕，解析度不匹配的範例顯示為灰色狀態。

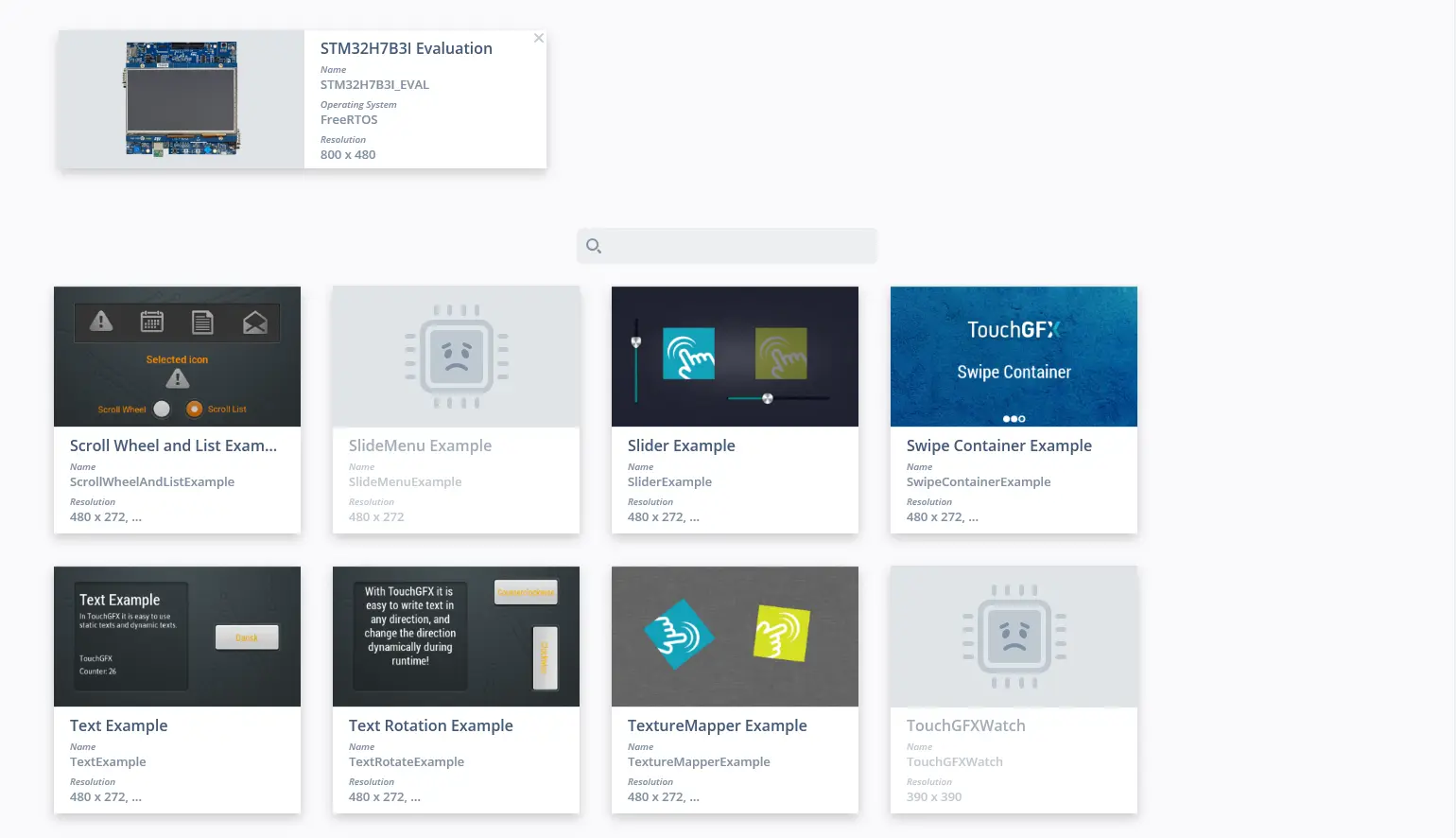

頂部顯示範例清單與選定的TBS，解析度與TBS不相容的範例則顯示為灰色狀態

Selected Example(選定範例)​

選擇範例時，右側區段會顯示說明，以及依據範例建立新專案的選項。

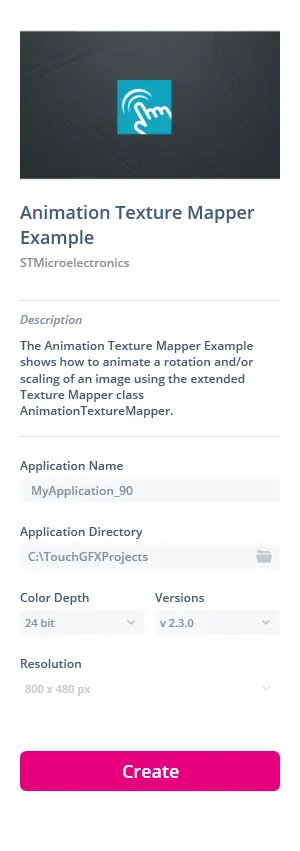

顯示選定範例的資訊和選項

Application Name(應用程式名稱)​

這將決定新專案的名稱，以及新專案所在資料夾的名稱。

Application Directory(應用程式目錄)​

這將決定新專案的位置。

Color Depth(色深)​

此下拉清單包含選定範例及TBS支援的色深。

Versions(版本)​

此下拉清單包含範例的不同版本。

Resolution(解析度)​

解析度調整各不相同，需視所選的範例及TBS而定。 空白UI+模擬器支援0 x 0到2000 x 2000之間的任何解析度。

Create (創建)​

按下Create(建立)按鈕，依據選定範例及TBS建立新專案，並使用以上設定。

Demos (演示)​

在“Demos”選項卡中，可以基於演示和TBS或開發板特定演示（BSD）創建專案。

主介面中“演示”選項卡

Demos Filter(示範篩選器)​

在篩選器頂端可選擇Demo(示範)或Board Specific Demo(開發板專屬示範)，選取後會分別顯示示範或BSD。

演示篩選器

搜尋列用於依據名稱篩選示範或BSD。

搜索欄

Demos List(示範清單)​

依據所選的篩選器顯示示範清單。 在每個範例或BSD顯示的屬性為名稱及所需的解析度，此外還有停留時顯示的Download (下載)按鈕。

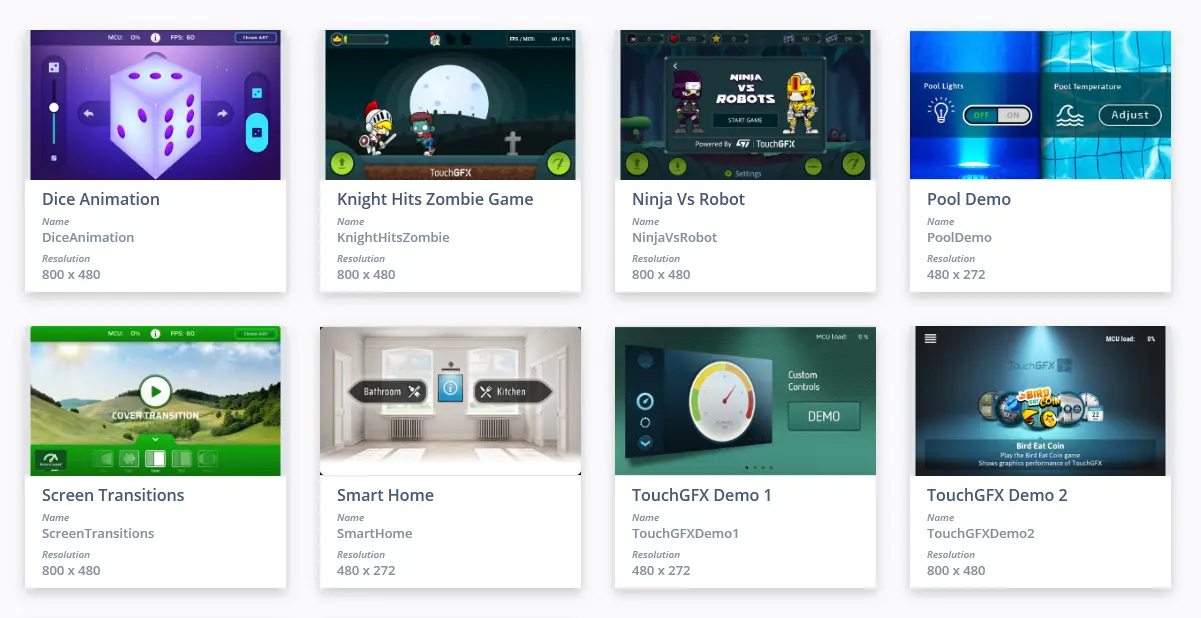

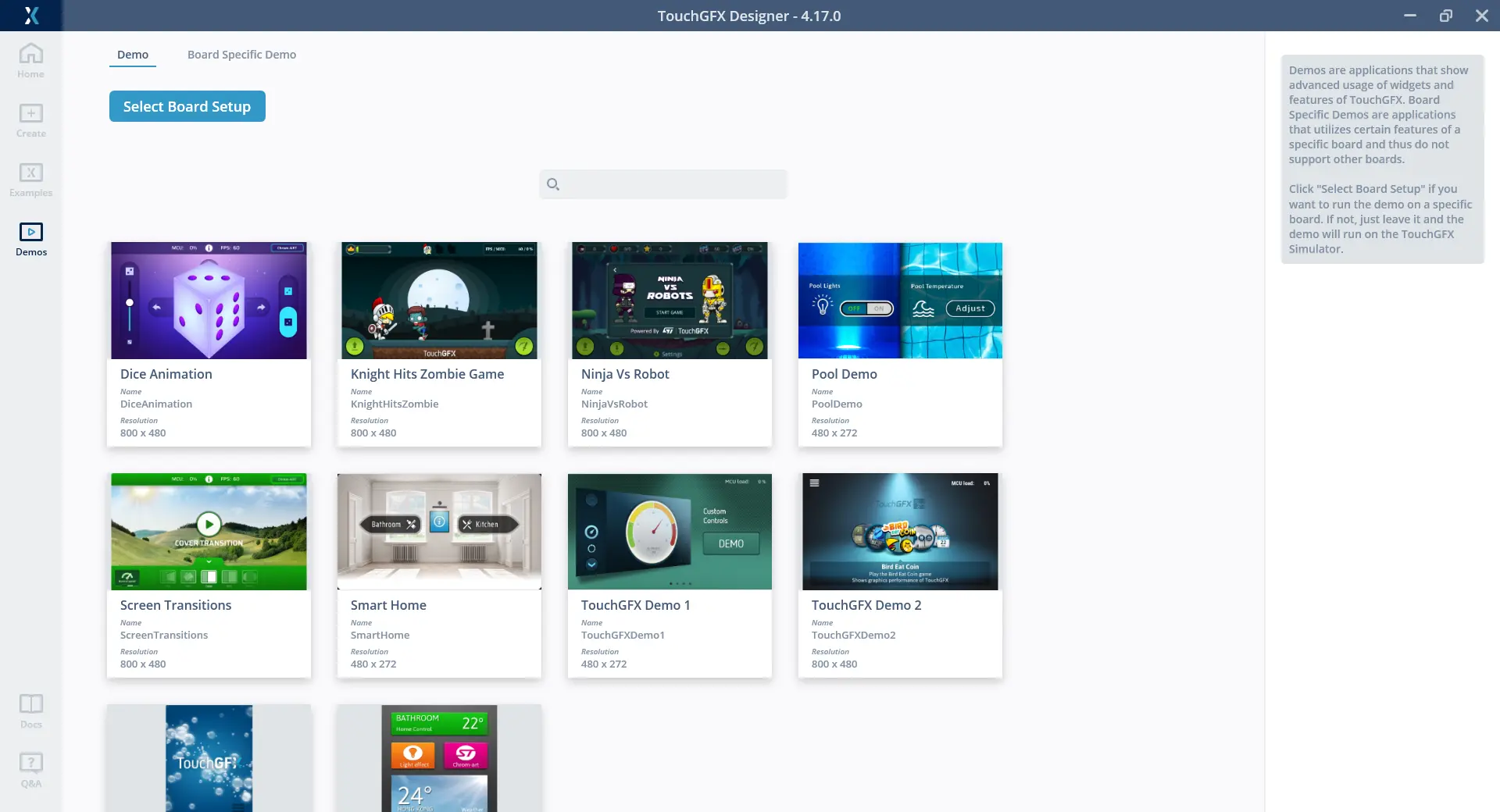

應用了演示篩選器的演示清單

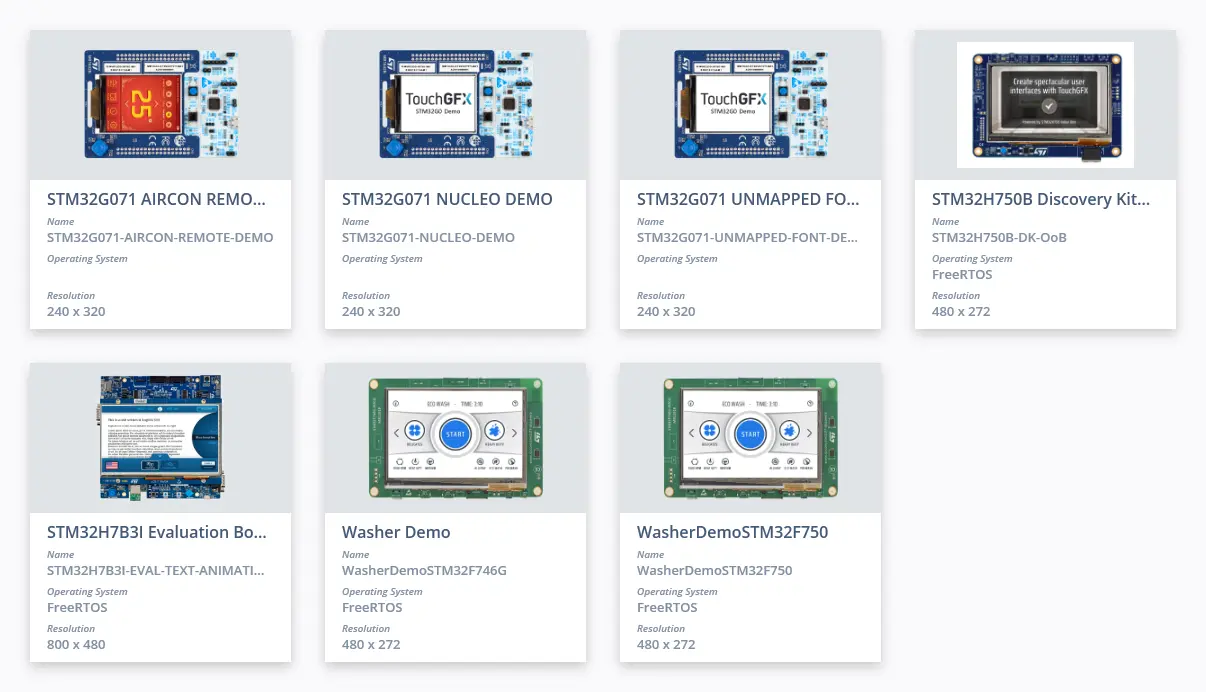

應用了“Board Specific Demo (BSD)”篩選器的演示清單

Select Board Setup(選擇開發板設定)​

Select Board Setup(選擇開發板設定)按鈕會開啟快顯視窗，可在其中選擇TBS
Select Board Setup(選擇開發板設定)僅於示範篩選器提供使用，因為BSD是由示範及TBS結合而成

“Select Board Setup”視窗

Selected Demo or BSD(選定示範或BSD)​

選擇範例時，右側區段會顯示說明，以及依據範例建立新專案的選項。

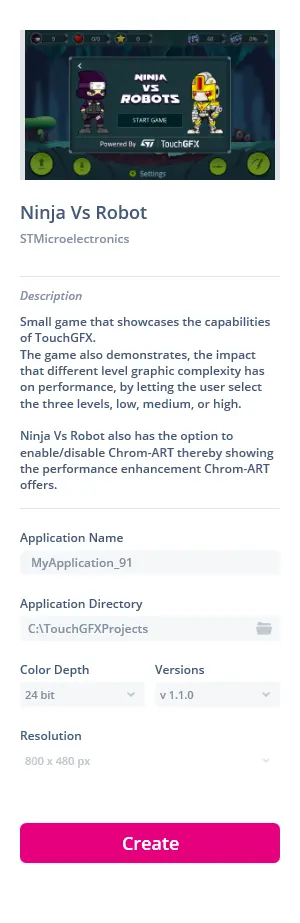

選定的演示或BSD，以及資訊和選項

Application Name(應用程式名稱)​

這將決定新專案的名稱，以及新專案所在資料夾的名稱。

Application Directory(應用程式目錄)​

這將決定新專案的位置。

Color Depth(色深)​

此下拉清單包含選定示範及TBS或BSD支援的色深。

Versions(版本)​

此下拉清單包含示範或BSD的不同版本。

Resolution(解析度)​

解析度調整各不相同，需視所選的示範及TBS或BSD而定。 空白UI+模擬器支援0 x 0到2000 x 2000之間的任何解析度。

Create (創建)​

按下Create(建立)按鈕，依據選定示範及TBS或BSD建立新專案，並使用以上設定。
