使用L8圖像格式減少存儲空間消耗

L8格式的圖像佔用的快閃記憶體空間較少,比諸如ARGB8888等格式的繪製速度更快。

L8格式的圖像包含調色板和像素陣列:調色板列出了指定的至多256種顏色,為16位格式RGB565、24位格式RGB888或32位格式ARGB8888。 像素陣列包含每個像素的一個位元組。 該位元組是調色板(顏色清單)索引,指向像素的顏色。 為了繪製L8圖像,TouchGFX框架逐一讀取像素,在調色板中查找顏色,並將這些寫入影像緩衝。 這些操作是自動完成的,通過STM32 Chrom-ART硬體加速器(如果硬體上有)進行加速。

8位元每像素代表一幅L8圖像可使用256種不同顏色。 另一幅L8圖像可使用256種其他顏色,這是因為兩幅圖像有各自的調色板。

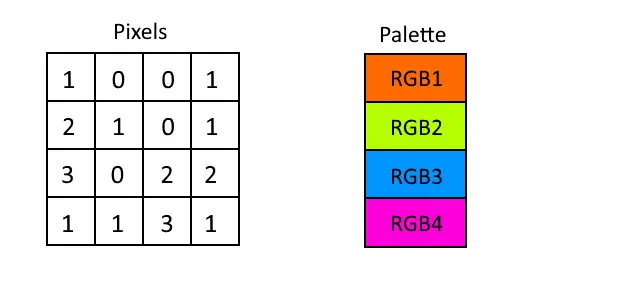

一幅有4 x 4個像素的L8圖像和一個包含4種顏色的調色板

每個像素一個位元組(8位元)。 因此,像素大小等於(寬度 x 高度)個位元組。 調色板顏色可以是16位、24位或32位顏色。 因此,每種顏色定義將佔用2、3或4個位元組。

立體圖像應存儲在L8_RGB888中。 如果圖像是透明的,則必須使用32位格式(ARGB8888):

格式影像緩衝格式支援透明像素 由DMA2D支援
L8_RGB56516位RGB565
L8_RGB88824位RGB888
L8_ARGB8888二者兼有

DMA2D不支援帶RGB565調色板的L8格式。 這意味著不會對這種格式的繪製圖像執行硬體加速。 因此,除非您使用的平臺沒有DMA2D(例如:STM32G0或STM32F410),否則不應使用這種格式。

如果您使用了一個串列快閃記憶體(非存儲映射)來存儲圖像,並使用了一個16位影像緩衝區(格式為RGB565),那麼您應該使用L8_RGB565格式,因為色彩格式與影像緩衝區格式匹配,且複製到影像緩衝區會更快。

下表顯示了首選的L8格式:

影像緩衝格式有DMA2D的平臺 無DMA2D的平臺
RGB565L8_RGB888L8_RGB565
RGB888L8_RGB888L8_RGB888
ARGB8888L8_RGB888L8_RGB888

透明圖像應始終在L8_ARGB8888中。

Further reading
  • 點選連結閱讀關於調色板圖像格式的更多內容:https://en.wikipedia.org/wiki/Indexed_color
  • L8圖像

    這是一幅典型的標誌圖像。 這幅圖像只使用了16種不同顏色:

    200 x 200像素L8圖像,有16種24位顏色。

    此圖像佔用的快閃記憶體空間明顯小於標準24位格式(RGB888)的原始圖像。 下表列出了此實心圖像的三種不同調色板格式和非L8格式的快閃記憶體占用量。

    格式像素大小(位元組)調色板大小(位元組)總大小(位元組)縮減率(%)
    RGB888120,0000120,000-
    L8_RGB56540,0003240,03266.6
    L8_RGB88840,0004840,04866.6
    L8_ARGB888840,0006440,06466.6

    我們看到大小縮減率很大,調色板的大小在中等尺寸圖像上顯得微不足道。

    在TouchGFX Designer中使用L8圖像

    TouchGFX中L8圖像格式的使用十分簡單。 只需設定圖像轉換器,即可將圖像從PNG轉換為L8格式。 下面我們將介紹整個過程:

    在TouchGFX Designer中啟動新專案。 將圖像複製到新專案中的assets/images資料夾:

    TouchGFX專案的Images資料夾

    現在轉至TouchGFX Designer,點擊頂部巡覽列中的“圖像”選項卡並選中圖像:

    進入TouchGFX Designer的圖像視圖

    在視窗右側,選擇圖像格式L8_RGB888(本例運行24位顏色)。

    現在,可以在畫布上插入圖像小工具(這裡我們在背景上插入一個方框):

    TouchGFX Designer中畫布上的圖像小工具

    無需在UI程式碼中做任何更改。 根據我們在“圖像”選項卡上所做配置,圖像轉換器轉換PNG檔並生成L8格式的圖像。

    透明圖像

    如上文所述,還可以對有透明像素的圖像使用L8圖像。

    32位元格式ARGB8888的170 x 60像素按鈕圖像

    以上圖像使用108種顏色(許多色度的藍色)。 此圖像可使用格式L8_ARGB8888。 大小將顯著縮減:

    格式像素大小(位元組)調色板大小(位元組)總大小(位元組)縮減率%
    ARGB888840,800040,800-
    L8_ARGB888810,20043210,63273.9%

    將調色板移至內部快閃記憶體

    在使用圖像非記憶體映射之快閃記憶體的平台上(如STM32G0、STM32U0或STM32C0),需將L8調色板資料移動至內部快閃記憶體, 否則將不會繪製L8圖像。

    設定圖像額外資料在內部快閃記憶體中的位置。

    在TouchGFX Designer中將「Extra Section」變更為「IntFlashSection」(開啟「圖像」分頁,找到圖像,然後前往最右欄)後,可將圖像的調色板移至內部快閃記憶體。

    L8圖像壓縮

    選擇L8圖像的L8壓縮可進一步減少記憶體使用容量。 圖像轉換器支援3種壓縮演算法(L4、RLE、LZW9)。 您可在TouchGFX Designer將Compression(壓縮)值設定為「Auto」(自動),讓圖像轉換器選擇適合圖像的演算法,或是您也可以強制使用特定演算法。 為了減少使用記憶體,有時需要付出CPU負載增加的代價,因為需要在繪製圖像時直接解壓縮至影像緩衝區。

    選擇L8圖像壓縮

    Note
    L8壓縮圖像會預設停用抖動演算法及Alpha抖動。 如有需要請在各個L8圖像選擇特定抖動演算法及Alpha抖動。

    L8圖像壓縮的預設設定,可於TouchGFX Designer的Default Image Configuration(預設圖像設定)索引標籤中設定,如以下螢幕擷取畫面所示。 您可在其中選擇整個應用程式的預設設定。

    預設L8圖像壓縮設定

    Caution
    壓縮圖像無法搭配使用所有小工具。 請參閱清單
    Further reading

    以下我們將使用先前的L8圖像示範各個演算法的壓縮功能,以及解壓縮的效能。

    我們使用STM32F429-DISCO搭配包含4個螢幕的應用程式,並利用以下各種不同壓縮:

    • 無壓縮
    • L4壓縮
    • RLE壓縮
    • LZW9壓縮

    範例螢幕(240x320)包含在STM32F429-DISCO執行的L8圖像

    Note
    停用DMA2D以便僅比較軟體渲染。
    格式壓縮像素大小
    (位元組)
    調色板+標頭大小
    (位元組)
    總大小
    (位元組)
    縮減率
    (%)
    效能
    (渲染時間以ms為單位)
    RGB56580,000080,0000-
    L8_RGB56540,00032 + 440,03650.02.12
    L8_RGB565L420,00032 + 420,03675.02.34
    L8_RGB565RLE3,19732 + 1643,39395.71.66
    L8_RGB565LZW94,47532 + 1684,67596.17.45

    上表顯示壓縮後的記憶體縮減率,以及繪製圖像時的解壓縮效能。 壓縮(縮減率)和解壓縮(效能)高度取決於圖像複雜度及色彩數量。 每個演算法都有自己的應用限制,例如L4限制為16種色彩,RLE限制為64種色彩,而LZW9適用於所有L8圖像,也就是沒有限制。 此外,雖然L4及RLE在繪製圖像時效能高於LZW9,但如前所述,這兩種演算法無法涵蓋所有L8圖像。 如果是修剪過的圖像,所有演算法的效能都會降低。 一般來說,這表示您在使用L8圖像壓縮時必須考量色彩數(品質要求)、可用的快閃記憶體(縮減要求),以及應用程式的複雜度(動畫)。 舉例來說, 如果您的圖像超過64種色彩,且您使用LZW9,但這樣需要付出高昂的效能代價,因此如果品質要求允許的話,您可以嘗試將圖像中的色彩數減少至64種以下,然後選擇使用RLE。 如果以上作法不可能,您最好使用未壓縮的L8圖像。 請參閱ImageMagick以瞭解如何減少圖像中的色彩。

    如果您並沒有要在應用程式使用L8圖像壓縮,就應該停用此項功能;下方的TouchGFX Designer螢幕擷取畫面顯示如何停用。

    停用L8圖像壓縮

    小工具中的已壓縮及未壓縮L8圖像範例

    雖然L8圖像壓縮無法用於所有小工具,但仍可能在由多個圖像組成的小工具中(例如Gauge及Analog Clock),使用部分壓縮圖像及其他未壓縮圖像。 以下範例顯示如何在Gauge小工具使用壓縮背景及未壓縮的指標。

    用於Gauge小工具的圖像

    Gauge小工具

    將圖像轉換為256色以下

    許多圖像使用的顏色多於256種。 這對照片級真實感的圖像或有漸變的圖像而言很常見。 由於這些圖像包含多種顏色,因此不能在TouchGFX Designer中直接轉換為L8圖像格式。

    但是,在許多情況下,可以減少特定圖像中使用的顏色數量。 在理想情況下,平面設計師將以256色轉換/提供圖像,但圖像操作工具也可以執行轉換,同時不會過度損失圖像品質。

    Paint.NET

    最簡單的方式是使用Paint.NET。 打開原始圖像,使用“Save As”功能將圖像保存為另一個檔。 在“Save Configuration”對話方塊中,選擇8位元作為像素深度:

    Paint.NET將圖像保存為8位元格式

    現在,在專案中使用新的PNG。 記得在TouchGFX Designer中的“Images”選項卡上選擇L8_ARGB8888格式。 在許多情況下,陰影處理不夠好,但有透明邊緣的圖示看起來不錯。 可以調整“透明度閾值”,某些情況下能夠改善結果。

    ImageMagick

    另一種合適的工具是ImageMagick(從www.imagemagick.org下載),有時也能獲得更好的L8圖像。 此工具可以從指令行轉換圖像。 因此,它適合用在腳本中。 使用以下指令,可將clock_bg.png轉換為使用至多256種顏色的圖像:

    magick convert clock_bg.png -colors 256 clock_bg_l8_256.png

    您也可以在啟用RLE或L4壓縮演算法的情況下,將色彩減少為256色以下。

    magick convert clock_bg.png -colors 64 clock_bg_l8_64.png

    ImageMagick還可以告訴您圖像中使用了多少種顏色。 使用該指令:

    magick identify -format %k Blue_Buttons_Round_Edge_small.png

    比較

    下面提供了三幅圖像(原圖、使用Paint.NET的L8圖像和使用ImageMagick的L8圖像)用於比較:

    時鐘圖像比較,從左到右:原圖、Paint.NET和ImageMagick

    中間的時鐘喪失了邊界陰影中的細節。 兩種情況下,時鐘背景的中央部分看起來還可以。

    手動配置

    也可以在未使用TouchGFX Designer的情況下,選擇圖像格式及壓縮演算法。 在專案根目錄的檔案application.config中指定設定:

    application.config
    {
    "image_configuration": {
    images": {
    "Blue_Buttons_Round_Edge_small.png": {
    "format": "L8_ARGB8888",
    "l8_compression": "LZW9"
    }
    },
    "dither_algorithm": "2",
    "alpha_dither": "yes",
    "layout_rotation": "0",
    "opaque_image_format": "RGB888",
    "nonopaque_image_format": "ARGB8888",
    "section": "ExtFlashSection",
    "extra_section": "ExtFlashSection",
    "l8_compression": "yes"
    }
    }

    “Image_configuration”下的“images”部分指定了每幅圖像的格式。 這裡沒有提及的圖像將以預設格式(opaque_image_format或nonopaque_image_format)生成。

    我們建議使用TouchGFX Designer進行圖像配置(如可能)。
