ビデオ･デコーディング

このセクションでは、ビデオ･デコーディング機能を備えたTouchGFX HALを生成するためのTouchGFX Generatorの設定方法について説明します。

このシナリオを読む前に、TouchGFXでのMJPEGビデオの使用に関するドキュメントおよびビデオ･ウィジェット自体に関するドキュメントに目を通してください。

次のシナリオでは、ソフトウェア（LibJPEG）またはハードウェア（JPEG）のいずれかを使用してTouchGFX HALでビデオ･デコーディングをサポートできるようにする方法について詳しく説明します。

特定のプロジェクト向けにマイクロコントローラを設定する前に、必ずこの記事のすべてのセクションをお読みください。

通常、LibJPEG設定とJPEG設定は、STM32CubeMXの［Middleware］および［Multimedia］カテゴリに含まれています。

STM32CubeMXのJPEG設定とLibJPEG設定

Tip
Several of the TouchGFX Board Setups (TBSs) in TouchGFX Designer include support for MJPEG video decoding.
Use the STM32CubeMX configurations found in these example projects as inspiration to enable MJPEG video decoding on your specific MCU.
An example of software decoding can be found in the TBS for STM32H735G-DK, while hardware decoding is used in the TBS for STM32U5G9J-DK2.

RTOSのサポート

The Generator User Guide mentions that Single- and Double buffer video decoding strategies require a CMSIS compliant RTOS, such as FreeRTOS. TouchGFX GeneratorはvideoTaskFunc()エントリ･ポイント関数を生成します。この関数はビデオ･デコーディング･タスクと関連付ける必要があります。 STM32CubeMXでは、FreeRTOSミドルウェア設定の［Tasks and queues］タブでタスクとエントリ･ポイント関数を定義することにより、この設定を生成できます。

ビデオ･タスク･スタック･サイズ（CMSIS V2の場合はワード数で定義）とRTOSヒープ･サイズは2つの重要な要素です。

For software decoding, the stack size must be carefully set because LibJPEG uses dynamic memory allocation. This means that the FreeRTOS heap should be large enough to accommodate your general application + 0xA000 (~41kB). For hardware decoding, the stack size can be substantially lower because there is no software stack that dynamically allocates memory.

FreeRTOSタスクの設定

FreeRTOSヒープ･サイズの設定

上記の設定に基づいて、STM32CubeMXはビデオ･タスク用に次のコードを生成します。

main.c

/* Definitions for VideoTask */
osThreadId_t VideoTaskHandle;
const osThreadAttr_t VideoTask_attributes = {
  .name = "VideoTask",
  .stack_size = 1000 * 4,
  .priority = (osPriority_t) osPriorityLow,
};
...
void main()
{
    ...
    /* creation of VideoTask */
    VideoTaskHandle = osThreadNew(videoTaskFunc, NULL, &VideoTask_attributes);
    ...
}

FreeRTOSConfig.h

#define configTOTAL_HEAP_SIZE                    ((size_t)75000)

ソフトウェア･デコーディング

ソフトウェア･デコーディング･ソリューションでは、Generatorユーザガイドで定められているように、LibJPEGミドルウェアをSTM32CubeMXから有効化する必要があります。ソフトウェア･デコーディングの設定は、すべてのLibJPEG対応マイクロコントローラ（STM32F4、STM32F7、STM32H7）で同じです。

TouchGFX Software Decoderでは、LibJPEGでデコードされるデータのピクセル順序をBGRにする必要があります。この設定がRGBのままの場合は、R色成分とB色成分がアプリケーション内でスワップされます。

さらに、各ピクセルのサイズは、16ビットまたは24ビットのビデオRGBバッファを使用する場合は3バイト、32ビットのビデオRGBバッファを使用する場合は4バイトにする必要があります。

16ビットまたは24ビットのビデオRGBバッファ用のLibJPEG設定

Caution
The RGB_ORDERING setting must be configured as BGR, and the pixel size must be set according to which video RGB buffer format is used.
If your application uses Direct to Framebuffer strategy in a ARGB8888 (32-bit) application the pixel size must be set to 4.

ビデオ･データ

TouchGFX links the video data to the ExtFlashSection, which needs to be defined in the linker script. If ExtFlashSection is placed in non-memory-mapped flash, the data must be read from the flash memory using a data reader and handed to the decoder.

For projects with video data in non-memory-mapped memory, please refer to the FileReader section later in this article in this article.

ハードウェア･デコーディング

The Generator User Guide mentions that the JPEG IP must be enabled in STM32CubeMX to enable hardware decoding.

JPEG設定にあるRGB_FORMATの設定は、TouchGFXフレームバッファのピクセル･フォーマットに従う必要があります（下の例ではJPEG_RGB565）。

JPEG IP Parameter Settings

When using hardware decoding, a DMA is used to transfer data to (memory-to-peripheral) and from (peripheral-to-memory) the JPEG IP. Which DMA to use and how to configure it differs between MCU families.

Tip
Here are some examples of TouchGFX Board Setups available in TouchGFX Designer that demonstrate how to set up JPEG decoding with different types of DMAs:STM32U5G9J-DK2: JPEG + GPDMA
STM32H750B-DK: JPEG + MDMA
STM32H7S78-DK: JPEG + HPDMA

STM32H750 example

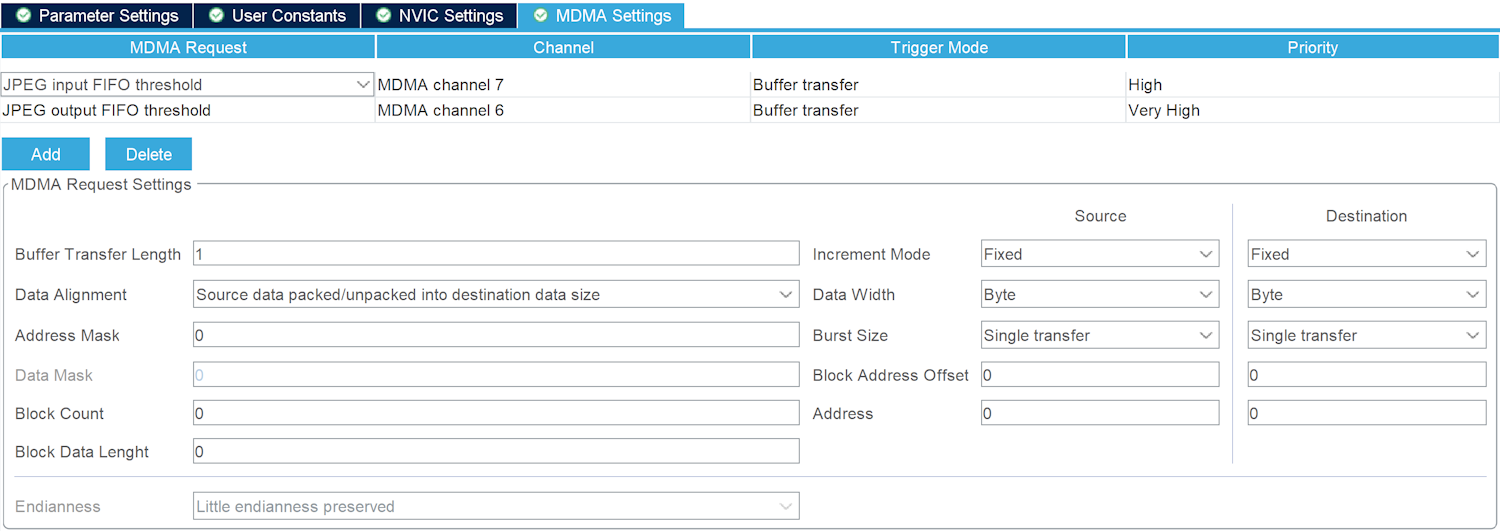

Here is an example of how to set up the DMA on STM32H750 for JPEG decoding. For the STM32H750, the JPEG peripheral must be configured to use the MDMA peripheral instead of the regular DMA peripherals. Add an MDMA configuration for both the input and output FIFO threshold signals, as shown in the image below. The configuration is identical for both the input and output buffers.

JPEG DMA settings for STM32H750

`FileReader`インタフェース

MJPEGビデオを非メモリ･マップド･メモリに格納すると、開発者は、デコーディング用にデータを設定済みのデコーダ（ソフトウェア / ハードウェア）に渡すためにTouchGFXビデオ･コントローラで使用できるtouchgfx::VideoDataReaderの実装を指定できます。以下に、ビデオ･データを1つのバッファから別のバッファにコピーするインタフェースなどの簡単な例を示します。

VideoView.cpp

class MyReader : public touchgfx::VideoDataReader
{
public:
    MyReader() : position(0) { }
    virtual uint32_t getDataLength() { return video_len; }
    virtual void seek(uint32_t pos) { position = pos; }
    virtual bool readData(void* dst, uint32_t bytes)
    {
        memcpy(dst, &video_data[position], bytes);
        position += bytes;
        return true;
    }
    private:
        uint32_t position;
} myReader;

Videoウィジェットでマップド･メモリ内のビデオの開始位置をポイントするかわりに、開発者はデータ･リーダを使用するようにウィジェットを設定できます。

VideoView.cpp

video.setVideoData(myReader);

TBSを移行してビデオ･デコーディングに対応

ビデオ･デコーディングをサポートするマイクロコントローラでTouchGFX Board Setup（TBS）から作成したプロジェクトを、ビデオ･デコーディングがサポートされる前のTouchGFX Designerのバージョンから移行し、そのプロジェクトでTouchGFX Designerの［Run Target］を使用できるようにしたい場合は、GCC Makefileにいくつかの変更を手動で加える必要があります。

必要な変更の概要およびその変更が必要な理由については、後続のセクションで説明します。常に適用する必要がある一般的な変更と、開発者のアプリケーションの使用内容に応じて、LibJPEG（ソフトウェア･デコーディング）やJPEG（ハードウェア･デコーディング）に固有の変更があります。変更により、以前のTBSから作成された既存のGCC Makefileが拡張されます。

Makefileの更新以外にも、上記のシナリオで説明したように、STM32CubeMXでビデオ･デコーディングを設定する必要があります。

一般的な変更

LIBJPEGパスをプロジェクトに定義します。

# LibJPEG path
libjpeg_path := $(cubemx_middlewares_path)/Third_Party/LibJPEG

次に、ビデオ･アセット入力パスを定義します。

asset_texts_input  := TouchGFX/assets/texts

asset_videos_input := TouchGFX/assets/videos

ビデオ･アセット出力パスも、既存のアセット出力パスの下に定義する必要があります。

asset_images_output := $(asset_root_path)/images
asset_fonts_output := $(asset_root_path)/fonts
asset_texts_output := $(asset_root_path)/texts
asset_videos_output := $(asset_root_path)/videos

ビデオ出力アセットをコンポーネント･リストに追加します。

all_components := $(components) \
    $(asset_fonts_output) \
    $(asset_images_output) \
    $(asset_texts_output)
    $(asset_texts_output) \
    $(asset_videos_output)

ビデオ･オブジェクト･ファイルを定義します。ビデオ･オブジェクト･ファイルは既存のオブジェクトから区別します。

c_source_files := $(call find, $(source_paths),*.c) $(os_source_files) $(board_c_files)
source_files += $(board_cpp_files)

video_object_files := $(call find, $(asset_videos_output),*.o)

ビデオ･コンバータ･スクリプトへのパスを定義します。

textconvert_script_path := $(touchgfx_path)/framework/tools/textconvert
textconvert_executable := $(call find, $(textconvert_script_path), *.rb)
videoconvert_script_path := $(touchgfx_path)/framework/tools/videoconvert

オプションでechoを追加して、すべてのビデオ･オブジェクト･ファイルを表示できます。ビデオ･オブジェクト･ファイルをリンク設定ステージに追加します。この行には他のオブジェクト･ファイルとともに追加される$(video_object_files)を指定します。

$(binary_output_path)/$(target_executable): $(object_files) $(object_asm_files)
    @echo Video Objects: $(video_object_files)
    @echo Linking $(@)
    @mkdir -p $(@D)
    @mkdir -p $(object_output_path)
    @$(file >$(build_root_path)/objects.tmp) $(foreach F,$(object_files) $(video_object_files),$(file >>$(build_root_path)/objects.tmp,$F))

ビデオ･ルールを既存のassetsと.PHONYに追加します。

_assets_: BitmapDatabase TextKeysAndLanguages Videos

.PHONY: BitmapDatabase TextKeysAndLanguages Videos

ビデオ･ルールをビデオ変換とともに追加します。

Videos:
    @ruby $(videoconvert_script_path)/videoconvert.rb $(asset_videos_input) $(asset_videos_output)

最後に、クリーンなルールを更新して、ビデオ関連の出力も除去します。

_clean_:
    @echo Cleaning: $(board_name)
    @rm -rf $(build_root_path)
    # Do not remove gui_generated
    @rm -rf $(asset_images_output)
    @rm -rf $(asset_fonts_output)
    @rm -rf $(asset_texts_output)
    @rm -rf $(asset_videos_output)
    # Create directory to avoid error if it does not exist
    @mkdir -p $(asset_root_path)
    # Remove assets folder if it is empty (i.e. no gui_generated folder)
    @rmdir --ignore-fail-on-non-empty $(asset_root_path)
    # Clean bootloader project
    @$(MAKE) -r -f ExtMem_Boot/gcc/Makefile -s $(MFLAGS) clean

ソフトウェアの変更

すべてのLIBJPEGパスをインクルード･パスに追加します。

include_paths := $(library_includes) \
    $(foreach comp, $(all_components), $(comp)/include) \
    $(foreach comp, $(cubemx_components), $(comp)/Inc) \
    $(foreach comp, $(touchgfx_generator_components), $(comp)/generated) \
    $(framework_includes) \
    $(cubemx_middlewares_path) \
    $(touchgfx_middlewares_path) \
    $(touchgfx_generator_components) \
    LIBJPEG/Target \
    $(libjpeg_path)/include \
    LIBJPEG/App

LIBJPEGソース･パスを定義します。

c_source_files := $(call find, $(source_paths),*.c) $(os_source_files) $(board_c_files)
source_files += $(board_cpp_files)

libjpeg_source_path = Middlewares/Third_Party/LibJPEG/source

次に、すべてのLIBJPEGソース･ファイルをboard_c_filesに追加します。

oard_c_files := \
    $(Drivers_path)/BSP/STM32H750B-DK/stm32h750b_discovery_bus.c \
    $(Drivers_path)/BSP/STM32H750B-DK/stm32h750b_discovery_qspi.c \
    $(Drivers_path)/BSP/STM32H750B-DK/stm32h750b_discovery_sdram.c \
    $(Drivers_path)/BSP/STM32H750B-DK/stm32h750b_discovery_ts.c \
    $(Drivers_path)/BSP/Components/ft5336/ft5336.c \
    $(Drivers_path)/BSP/Components/ft5336/ft5336_reg.c \
    $(Drivers_path)/BSP/Components/mt25tl01g/mt25tl01g.c \
    $(Drivers_path)/BSP/Components/mt48lc4m32b2/mt48lc4m32b2.c \
    $(libjpeg_source_path)/jaricom.c \
    $(libjpeg_source_path)/jcomapi.c \
    $(libjpeg_source_path)/jdapimin.c \
    $(libjpeg_source_path)/jdapistd.c \
    $(libjpeg_source_path)/jdarith.c \
    $(libjpeg_source_path)/jdatasrc.c \
    $(libjpeg_source_path)/jdcoefct.c \
    $(libjpeg_source_path)/jdcolor.c \
    $(libjpeg_source_path)/jddctmgr.c \
    $(libjpeg_source_path)/jdhuff.c \
    $(libjpeg_source_path)/jdinput.c \
    $(libjpeg_source_path)/jdmainct.c \
    $(libjpeg_source_path)/jdmarker.c \
    $(libjpeg_source_path)/jdmaster.c \
    $(libjpeg_source_path)/jdmerge.c \
    $(libjpeg_source_path)/jdpostct.c \
    $(libjpeg_source_path)/jdsample.c \
    $(libjpeg_source_path)/jdtrans.c \
    $(libjpeg_source_path)/jerror.c \
    $(libjpeg_source_path)/jidctflt.c \
    $(libjpeg_source_path)/jidctfst.c \
    $(libjpeg_source_path)/jidctint.c \
    $(libjpeg_source_path)/jmemmgr.c \
    $(libjpeg_source_path)/jmemnobs.c \
    $(libjpeg_source_path)/jquant1.c \
    $(libjpeg_source_path)/jquant2.c \
    $(libjpeg_source_path)/jutils.c \
    LIBJPEG/App/libjpeg.c

さらに、その他のミドルウェア･ソース･ファイルと同じ方法で、LIBJPEGソース･ファイルを既存のオブジェクト･ファイルに追加します。

# Start converting paths
object_files := $(object_files:$(touchgfx_path)/%.cpp=$(object_output_path)/touchgfx/%.o)
object_files := $(object_files:%.cpp=$(object_output_path)/%.o)
object_files := $(object_files:$(touchgfx_middlewares_path)/%.c=$(object_output_path)/$(touchgfx_middlewares_path)/%.o)
object_files := $(object_files:$(cubemx_middlewares_path)/%.c=$(object_output_path)/$(cubemx_middlewares_path)/%.o)
object_files := $(object_files:$(libjpeg_source_path)/%.c=$(object_output_path)/$(libjpeg_source_path)/%.o)
object_files := $(object_files:$(Drivers_path)/%.c=$(object_output_path)/Drivers/%.o)
object_files := $(object_files:%.c=$(object_output_path)/%.o)

ハードウェアの変更

すべてのJPEGパスをインクルード･パスに追加します。

include_paths := $(library_includes) \
    $(foreach comp, $(all_components), $(comp)/include) \
    $(foreach comp, $(cubemx_components), $(comp)/Inc) \
    $(foreach comp, $(touchgfx_generator_components), $(comp)/generated) \
    $(framework_includes) \
    $(cubemx_middlewares_path) \
    $(touchgfx_middlewares_path) \
    $(touchgfx_generator_components) \
    Utilities/JPEG

次に、すべてのJPEGソース･ファイルをboard_c_filesに追加します。

board_c_files := \
    $(Drivers_path)/BSP/STM32H750B-DK/stm32h750b_discovery_bus.c \
    $(Drivers_path)/BSP/STM32H750B-DK/stm32h750b_discovery_qspi.c \
    $(Drivers_path)/BSP/STM32H750B-DK/stm32h750b_discovery_sdram.c \
    $(Drivers_path)/BSP/STM32H750B-DK/stm32h750b_discovery_ts.c \
    $(Drivers_path)/BSP/Components/ft5336/ft5336.c \
    $(Drivers_path)/BSP/Components/ft5336/ft5336_reg.c \
    $(Drivers_path)/BSP/Components/mt25tl01g/mt25tl01g.c \
    $(Drivers_path)/BSP/Components/mt48lc4m32b2/mt48lc4m32b2.c \
    Utilities/JPEG/jpeg_utils.c

外部メモリへのビデオ･バッファの配置

When developers create new projects with STM32CubeMX, the linker scripts associated with the generated projects do not contain default regions used by TouchGFX. Because of this, 'ExtFlashSection' where the video is stored is placed in internal flash by default. It will often be required to place 'ExtFlashSection' in external flash memory to avoid running out of internal flash memory.

Tip
The following TBSs are examples of preconfigured TBSs that are ready to decode videos from external memory:STM32F746-DISCO
STM32H735G-DK
STM32H750-DK
STM32U5G9J-DK2

If the video strategy selected is not direct to framebuffer, an RGB buffer dedicated to JPEG decoding is generated by TouchGFX Generator when video is enabled. この定義には、バッファを配置するセクションをリンカに通知するロケーション･プラグマが付随しています。リンカがこのメモリ領域をリンカ･スクリプトで検出できない場合は、バッファは内部メモリに配置されます。

LOCATION_PRAGMA_NOLOAD("Video_RGB_Buffer")
uint32_t videoRGBBuffer[57600] LOCATION_ATTRIBUTE_NOLOAD("Video_RGB_Buffer");

The following compiler-specific subsections describe an example of the modifications that developers can make to achieve placing the buffer in SDRAM on STM32F746G-DISCO. Video_RGB_Bufferは、ビデオ･デコーディングに使用されるバッファを表しています。サンプルのリンカ･スクリプトでは、TouchGFXフレームバッファ用にSDRAMのいくらかのスペース（0xC0000000から開始）を確保しています。

EWARM
STM32CubeIDE
MDK-ARM

EWARM（IAR）

stm32f746xx_flash.icf

define symbol __ICFEDIT_region_SDRAM_start__   = 0xC00FF000;
define symbol __ICFEDIT_region_SDRAM_end__     = 0xC0700FFF;

define region SDRAM_region    = mem:[from __ICFEDIT_region_SDRAM_start__ to __ICFEDIT_region_SDRAM_end__];

place in SDRAM_region    { first section Video_RGB_Buffer };

リンク設定すると、 EWARM\STM32F746G_DISCO\List\STM32F746G_DISCO.mapには、Video_RGB_Bufferに関する次の配置情報が含まれます。

STM32F746G_DISCO.map

Video_RGB_Buffer        zero     0xc00f'f000   0x3'8400  TouchGFXGeneratedHAL.o [2]
                               - 0xc013'7400   0x3'8400

STM32CubeIDE

STM32F746NGHX_FLASH.ld

MEMORY
{
  ...
  SDRAM      (xrw)    : ORIGIN = 0xC00FF000,   LENGTH = 8M
}

BufferSection (NOLOAD) :
{
  *(Video_RGB_Buffer Video_RGB_Buffer.*)
  *(.gnu.linkonce.r.*)
  . = ALIGN(0x4);
} >SDRAM

コンパイルすると、STM32CubeIDE\Debug\STM32F746G_DISCO.mapには、Video_RGB_Bufferに関する次の配置情報が含まれます。

STM32F746G_DISCO.map

BufferSection   0x00000000c00ff000    0x1c200
 *(Video_RGB_Buffer Video_RGB_Buffer.*)
 Video_RGB_Buffer
                0x00000000c00ff000    0x1c200 Application/User/TouchGFX/target/generated/TouchGFXGeneratedHAL.o
                0x00000000c00ff000                videoRGBBuffer

MDK-ARM（Keil）

STM32F746G_DISCO.sct

LR_IROM1 0x08000000 0x00200000  {    ; load region size_region
  ER_IROM1 0x08000000 0x00200000  {  ; load address = execution address
    *.o (RESET, +First)
    *(InRoot$$Sections)
    .ANY (+RO)
  }
  RW_IRAM1 0x20000000 0x00050000  {  ; RW data
    .ANY (+RW +ZI)
  }
  RW_SDRAM 0xC00FF000 UNINIT 0xC0700FFF  {
    *.o (Video_RGB_Buffer)
  }
}

ビデオバッファを保持するセクションにUNINIT属性を必ず含めてください。これにより、初期化されていないデータとしてメモリ領域が確実に残されます。リンク設定すると、 MDK-ARM\STM32F746G_DISCO\STM32F746G_DISCO.mapには、Video_RGB_Bufferに関する次の配置情報が含まれます。

STM32F746G_DISCO.map

Video_RGB_Buffer                         0xc00ff000   Section    115200  touchgfxgeneratedhal.o(Video_RGB_Buffer)

Tip

RTOSのサポート​

main.c

FreeRTOSConfig.h

ソフトウェア･デコーディング​

Caution

ビデオ･データ​

ハードウェア･デコーディング​

Tip

STM32H750 example​

FileReaderインタフェース​

VideoView.cpp

VideoView.cpp

TBSを移行してビデオ･デコーディングに対応​

一般的な変更​

ソフトウェアの変更​

ハードウェアの変更​

外部メモリへのビデオ･バッファの配置​

Tip

Further reading

Tip

EWARM（IAR）​

stm32f746xx_flash.icf

STM32F746G_DISCO.map

STM32CubeIDE​

STM32F746NGHX_FLASH.ld

STM32F746G_DISCO.map

MDK-ARM（Keil）​

STM32F746G_DISCO.sct

STM32F746G_DISCO.map

RTOSのサポート

ソフトウェア･デコーディング

ビデオ･データ

ハードウェア･デコーディング

STM32H750 example

`FileReader`インタフェース

TBSを移行してビデオ･デコーディングに対応

一般的な変更

ソフトウェアの変更

ハードウェアの変更

外部メモリへのビデオ･バッファの配置

EWARM（IAR）

STM32CubeIDE

MDK-ARM（Keil）
