可缩放图像

可缩放图像是能够绘制缩放版位图的控件。 只需更改控件的宽度/高度即可调整图像大小。 缩放图像的质量取决于使用的渲染算法。 可动态更改渲染算法。

Note
  • 该控件对MCU负载有很大影响。
  • 该控件不支持每像素1位的色深。

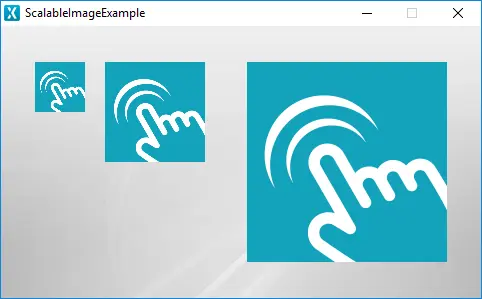

    • 在模拟器中运行的可缩放图像

    控件组​

    可缩放图像位于 TouchGFX Designer 中的图像控件组中。控件

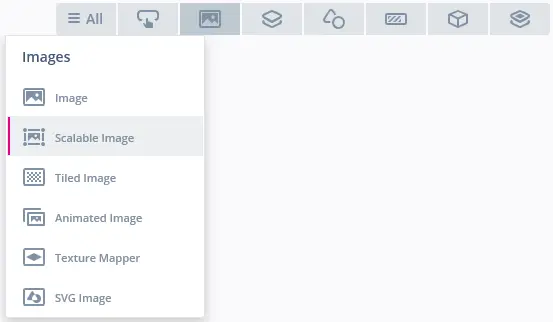

    TouchGFX Designer 中的可缩放图像

    属性​

    TouchGFX Designer 中可缩放图像的属性。

    属性组属性说明
    名称控件的名称。 名称是TouchGFX Designer和代码中使用的唯一标识符。
    位置X 和Y 指定控件左上角相对于其父的位置。

    W 和 H 指定控件的宽度和高度。

    锁定指定控件是否应锁定为其当前的X、Y、W和H。
    如果锁定控件，还会禁止通过屏幕与控件进行交互。

    可见 指定控件的可见性。 如果将控件标记为不可见，还会禁止通过屏幕与控件进行交互。
    图像缩放算法指定缩放所选图像使用的算法。

    图像 指定控件应使用的图像。
    外观Alpha 指定控件的透明度。 控件的Alpha值介于0和255之间。 0表示完全透明，255表示不透明。
    Mixin可拖动 指定在运行时控件是否可拖动。

    ClickListener 指定控件被点击时是否会调用回调函数。

    FadeAnimator 指定控件是否可绘制其 Alpha 值变化的动画。

    MoveAnimator 指定控件是否可绘制 X 和 Y 值变化的动画。

    交互​

    TouchGFX Designer 中的可缩放图像支持的操作和触发。

    操作​

    控件特有的操作说明
    调整控件的尺寸调整控件的宽度和高度。
    标准控件操作说明
    移动控件随时间的推移将控件移动到新位置。
    渐隐控件随时间的推移改变控件的Alpha值。
    隐藏控件隐藏控件（将可见性设置为false）。
    显示控件使隐藏的控件可见（将可见性设置为true）。

    触发条件​

    可缩放图像不会发出任何触发条件。

    性能​

    可缩放图像主要靠 MCU 来缩放图像。 因此，在大部分平台上，会将可缩放图像视为高要求控件。

    关于绘制性能的更多信息，请阅读通用UI组件性能一节。

    示例​

    生成代码​

    In the generated code for the View base class we can see how TouchGFX Designer sets up a Scalable Image.

    Screen1ViewBase.cpp
    #include <gui_generated/screen1_screen/Screen1ViewBase.hpp>
    #include "BitmapDatabase.hpp"

    Screen1ViewBase::Screen1ViewBase()
    {
        scalableImage.setBitmap(touchgfx::Bitmap(BITMAP_IMAGE_ID));
        scalableImage.setPosition(246, 36, 200, 200);
        scalableImage.setScalingAlgorithm(touchgfx::ScalableImage::NEAREST_NEIGHBOR);

        add(scalableImage);
    }

    void Screen1ViewBase::setupScreen()
    {

    }
    Tip
    可在用户代码中使用这些函数以及 ScalableImage 类中提供的其他函数。 如果更改控件的外观，请必须调用 scalableImage.invalidate() 强制进行重新绘制。

    TouchGFX Designer示例​

    为了进一步了解可缩放图像，请尝试在 TouchGFX Designer 中使用下列 UI 模板之一创建新应用：

    TouchGFX Designer 中的缩放示例 UI 模板

    API参考​

    Further reading
  • ScalableImage类的API参考
