커스텀 트리거 및 액션

TouchGFX Designer에서는 커스텀 트리거 및 액션을 사용해 자신만의 상호작용 구성요소를 정의할 수 있습니다. 애플리케이션의 각 스크린에는 TouchGFX Designer 내에서뿐만 아니라 코드에서도 호출할 수 있는 액션 컬렉션(C++의 void 메소드에 해당함)이 포함될 수 있으며, 커스텀 컨테이너에는 애플리케이션이 반응할 수 있는 트리거 컬렉션(C++의 콜백에 해당함)도 포함될 수 있습니다. 이 섹션에서는 이러한 기능을 살펴보면서 보다 매끄럽고 동적인 TouchGFX 애플리케이션을 제작하는 방법에 대해 알아보겠습니다.

커스텀 트리거​

커스텀 트리거는 커스텀 컨테이너에서 생성됩니다. 이는 C++ 콜백 형태로 생성되며, 상호작용 시스템 또는 사용자 코드에서 실행되거나 반응을 일으키기도 합니다.

커스텀 트리거 추가하기​

커스텀 트리거 추가는 아래 이미지와 같이 커스텀 컨테이너의 Properties 탭에서 Triggers 섹션에 있는 “+” 버튼을 클릭하여 수행됩니다.

커스텀 트리거 추가하기

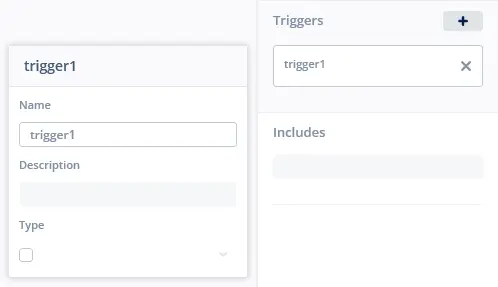

커스텀 트리거가 생성되면 아래 이미지와 같이 사용할 수 있는 옵션이 추가됩니다.

커스텀 트리거 편집하기

Name
여기서 지정된 이름은 상호작용 시스템에서, 그리고 생성된 코드 파일에서 참조 목적으로 사용되며, 코드 예제는 아래와 같습니다.

CustomContainer1Base.hpp
class CustomContainer1Base : public touchgfx::Container
{
public:
    CustomContainer1Base();
    virtual ~CustomContainer1Base() {}
    virtual void initialize();

    /*
     * Custom Trigger Callback Setters
     */
    void setTrigger1Callback(touchgfx::GenericCallback<>& callback)
    {
        this->trigger1Callback = &callback;
    }

protected:
    FrontendApplication& application() {
        return *static_cast<FrontendApplication*>(touchgfx::Application::getInstance());
    }

    /*
     * Custom Trigger Emitters
     */
    virtual void emitTrigger1Callback()
    {
        if (trigger1Callback && trigger1Callback->isValid())
        {
            this->trigger1Callback->execute();
        }
    }

private:

    /*
     * Custom Trigger Callback Declarations
     */
    touchgfx::GenericCallback<>* trigger1Callback;

};
CustomContainer1Base.cpp
CustomContainer1Base::CustomContainer1Base() :
    trigger1Callback(0)
{
    setWidth(250);
    setHeight(250);
}

void CustomContainer1Base::initialize()
{

}

Description
여기에 입력하는 텍스트는 상호작용 시스템에서 사용되며, 상호작용 시스템에서 트리거를 선택할 때 마우스 커서를 트리거 위로 가져가면 표시됩니다. 설명을 입력하지 않으면 상호작용에서 커스텀 트리거 실행하기 섹션에 나와 있는 것처럼 표준 설명이 생성됩니다.

Type
Type을 활성화하면 특정 유형으로 지정된 값을 반환하는 트리거를 생성할 수 있습니다. 유형은 목록에서 선택하거나, 혹은 원하는 유형을 직접 작성하여 선택할 수 있습니다. 아래는 bool 선택 시 생성되는 코드입니다.

CustomContainer1Base.hpp
class CustomContainer1Base : public touchgfx::Container
{
public:
    CustomContainer1Base();
    virtual ~CustomContainer1Base() {}
    virtual void initialize();

    /*
     * Custom Trigger Callback Setters
     */
    void setTrigger1Callback(touchgfx::GenericCallback<bool>& callback)
    {
        this->trigger1Callback = &callback;
    }

protected:
    FrontendApplication& application() {
        return *static_cast<FrontendApplication*>(touchgfx::Application::getInstance());
    }

    /*
     * Custom Trigger Emitters
     */
    virtual void emitTrigger1Callback(bool value)
    {
        if (trigger1Callback && trigger1Callback->isValid())
        {
            this->trigger1Callback->execute(value);
        }
    }

private:

    /*
     * Custom Trigger Callback Declarations
     */
    touchgfx::GenericCallback<bool>* trigger1Callback;

};

상호작용에서 커스텀 트리거 실행하기​

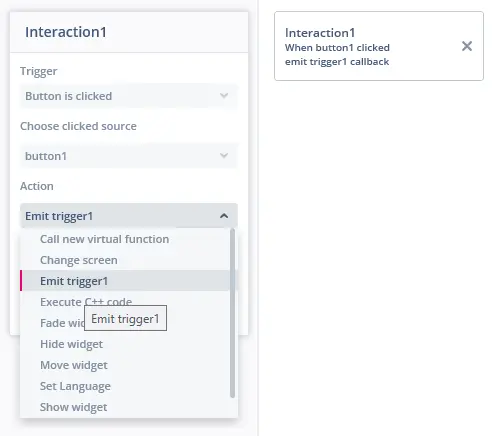

커스텀 트리거는 상호작용 시스템을 사용해 실행할 수 있습니다. 커스텀 트리거가 속한 커스텀 컨테이너의 Interaction 탭에서 새로운 상호작용을 생성한 후 아래 이미지와 같이 커스텀 트리거를 액션으로 선택하면 됩니다.

상호작용에서 커스텀 트리거 실행하기

위 이미지와 같이 커스텀 컨테이너에 추가된 버튼을 클릭할 때마다 커스텀 트리거가 실행됩니다.

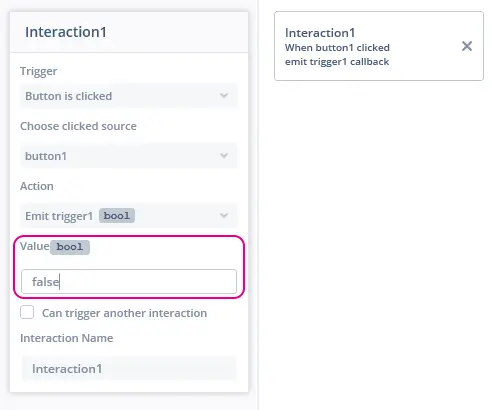

커스텀 트리거에서 Type이 활성화되어 있으면 아래 이미지와 같이 파라미터 값, 즉 변수를 지정해야 합니다. 여기에서는 bool이 Type으로 지정되었습니다.

상호작용에서 실행할 커스텀 트리거의 매개변수 지정하기

사용자 코드에서 커스텀 트리거 실행하기​

커스텀 트리거는 생성된 커스텀 컨테이너에서 상속되는 사용자 코드 클래스 파일에서도 실행됩니다. 생성된 커스텀 컨테이너에서 이름이 "trigger1"인 커스텀 트리거에 대해 아래 메소드를 생성합니다.

CustomContainer1Base.hpp
virtual void emitTrigger1Callback(bool value)
{
    if (trigger1Callback && trigger1Callback->isValid())
    {
        this->trigger1Callback->execute(value);
    }
}

이 함수는 상속되는 사용자 코드 클래스 파일에서 덮어쓰거나 호출할 수 있습니다.

상호작용에서 커스텀 트리거에 반응하기​

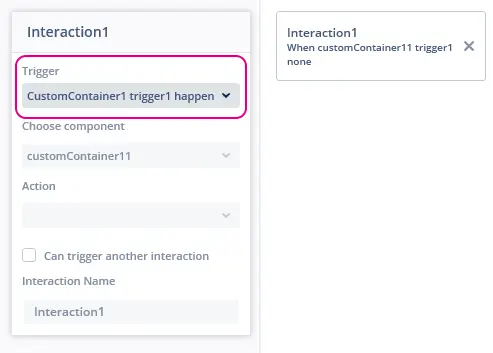

커스텀 트리거가 포함된 커스텀 컨테이너를 스크린에 추가하면 커스텀 트리거를 아래 이미지와 같이 스크린의 상호작용에 있는 트리거로 사용할 수 있습니다.

상호작용에서 트리거로 선택할 때 커스텀 트리거의 이름을 지정하는 규칙은 다음과 같습니다. <Custom Container Name> <Custom Trigger name> happens.

상호작용에서 커스텀 트리거를 트리거로 선택하기

트리거를 선택한 후 커스텀 트리거가 동일하게 포함된 커스텀 컨테이너 인스턴스가 여러 개인 경우에는 해당 구성요소를 선택해야 합니다. 하지만 인스턴스가 하나 밖에 없다면 자동으로 선택됩니다.

사용자 코드에서 커스텀 트리거에 반응하기​

아래 코드 예제와 같이 콜백을 구현하면 사용자 코드에서도 커스텀 트리거에 반응할 수 있습니다. 여기에서 커스텀 트리거 이름이 "trigger1"인 커스텀 컨테이너가 스크린에 추가되었습니다. 스크린으로 부터 상속된 사용자 코드 클래스 파일에서 강조 표시된 라인들은 콜백/커스텀 트리거를 구현하기 위해 추가된 것입니다.

Screen1View.hpp
class Screen1View : public Screen1ViewBase
{
public:
    Screen1View();
    virtual ~Screen1View() {}
    virtual void setupScreen();
    virtual void tearDownScreen();

private:
    /*
     * Callback Declarations
     */
    touchgfx::Callback<Screen1View> customContainer1Trigger1Callback;

    /*
     * Callback Handler Declarations
     */
    void customContainer1Trigger1CallbackHandler();
};

Screen1View.cpp
#include <gui/screen1_screen/Screen1View.hpp>

Screen1View::Screen1View():
    customContainer1Trigger1Callback(this, &Screen1View::customContainer1Trigger1CallbackHandler)
{
    customContainer1.setTrigger1Callback(customContainer1Trigger1Callback);
}

void Screen1View::setupScreen()
{
    Screen1ViewBase::setupScreen();
}

void Screen1View::tearDownScreen()
{
    Screen1ViewBase::tearDownScreen();
}

void Screen1View::customContainer1Trigger1CallbackHandler()
{
    //Your code here.
}

커스텀 액션​

커스텀 액션은 스크린과 커스텀 컨테이너에서 생성됩니다. 이는 가상 C++ 메소드 형태로 생성되며, 상호작용 시스템 또는 사용자 코드에서 실행됩니다. 커스텀 액션의 구현 및 동작은 상호작용 시스템에서 구성하거나, 혹은 사용자 코드 클래스 파일에서 생성된 C++ 메소드를 덮어써서 구성할 수 있습니다.

커스텀 액션 추가하기​

커스텀 트리거 추가는 아래 이미지와 같이 스크린 또는 커스텀 컨테이너의 Properties 탭에서 Actions 섹션에 있는 “+” 버튼을 클릭하여 수행됩니다.

커스텀 액션 추가하기

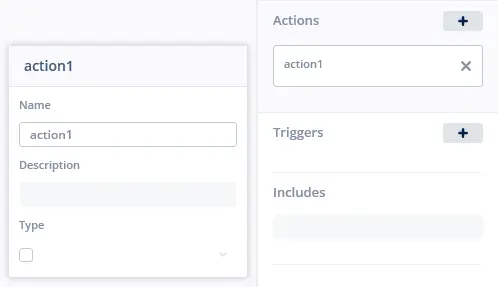

커스텀 액션이 생성되면 아래 이미지와 같이 사용할 수 있는 옵션이 추가됩니다.

커스텀 액션 편집하기

Name
여기에 지정된 이름은 상호작용 시스템에서, 그리고 생성된 코드 파일에서 추가로 참조하는 데 사용되며, 코드 예제는 아래와 같습니다.

CustomContainer1Base.hpp
class CustomContainer1Base : public touchgfx::Container
{
public:
    CustomContainer1Base();
    virtual ~CustomContainer1Base() {}
    virtual void initialize();

    /*
     * Custom Actions
     */
    virtual void action1();

protected:
    FrontendApplication& application() {
        return *static_cast<FrontendApplication*>(touchgfx::Application::getInstance());
    }

private:

};
CustomContainer1Base.cpp
CustomContainer1Base::CustomContainer1Base()
{
    setWidth(250);
    setHeight(250);
}

void CustomContainer1Base::initialize()
{

}

void CustomContainer1Base::action1()
{

}

Description
여기에 입력하는 텍스트는 상호작용 시스템에서 사용되며, 상호작용 시스템에서 액션을 선택할 때 마우스 커서를 액션 위로 가져가면 표시됩니다. 설명을 입력하지 않으면 상호작용에서 커스텀 트리거 실행하기 섹션에 나와 있는 것처럼 표준 설명이 생성됩니다. Call <Name> on <Screen or Custom Container Name>.

Type
Type을 활성화하면 특정 유형으로 지정된 파라미터가 필요한 액션을 생성할 수 있습니다. 유형은 목록에서 선택하거나, 혹은 원하는 유형을 직접 작성하여 선택할 수 있습니다. 아래는 bool 선택 시 생성되는 코드입니다.

CustomContainer1Base.hpp
/*
 * Custom Actions
 */
virtual void action1(bool value);
CustomContainer1Base.cpp
void CustomContainer1Base::action1(bool value)
{

}

상호작용에서 커스텀 액션 호출하기​

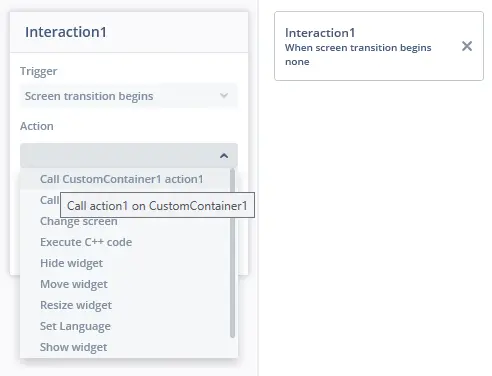

커스텀 액션이 생성되면 상호작용 시스템에서 생성된 액션을 실행할 수 있습니다. 액션을 커스텀 컨테이너에서 생성한 후 커스텀 컨테이너를 스크린에 추가했다면 아래 이미지와 같이 스크린의 Interaction 탭에서 액션을 실행할 수 있습니다.

상호작용에서 커스텀 액션 실행하기

액션을 선택한 후 동일한 커스텀 컨테이너 인스턴스가 여러 개인 경우에는 해당 구성요소를 선택해야 합니다. 하지만 인스턴스가 하나 밖에 없다면 자동으로 선택됩니다.

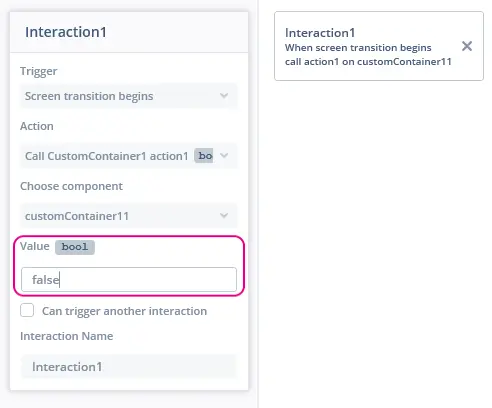

커스텀 액션에서 Type이 활성화되어 있으면 파라미터 값, 즉 변수를 아래 이미지와 같이 지정해야 합니다. 여기에서는bool Type으로 지정되었습니다.

상호작용에서 실행할 커스텀 액션의 매개변수 지정하기

사용자 코드에서 커스텀 액션 호출하기​

커스텀 액션은 사용자 코드에서 직접 호출할 수 있습니다. 아래 코드 예제에서는 이름이 "action1"인 커스텀 액션이 포함된 커스텀 컨테이너를 생성합니다. 이 커스텀 컨테이너를 스크린에 추가하여 아래와 같은 코드가 생성되었습니다.

Screen1ViewBase.cpp
Screen1ViewBase::Screen1ViewBase()
{

    customContainer11.setXY(50, 11);

    add(customContainer11);
}

void Screen1ViewBase::setupScreen()
{
    customContainer11.initialize();
}

사용자 코드 클래스 파일인 Screen1View에서 아래와 같이 커스텀 액션 “action1”을 호출할 수 있습니다. 이때 사용자 코드 클래스 파일은 Screen1ViewBase에서 상속됩니다.

Screen1View.hpp
Screen1View::Screen1View()
{
    customContainer11.action1();
}

void Screen1View::setupScreen()
{
    Screen1ViewBase::setupScreen();
}

void Screen1View::tearDownScreen()
{
    Screen1ViewBase::tearDownScreen();
}

상호작용에서 커스텀 액션에 동작 추가하기​

상호작용 시스템을 사용하면 커스텀 액션에 동작을 추가할 수 있습니다. 커스텀 액션이 속한 스크린 또는 커스텀 컨테이너의 Interaction 탭에서 새로운 상호작용을 생성한 후 아래 이미지와 같이 커스텀 액션을 트리거로 선택하면 됩니다.

상호작용에서 커스텀 액션을 트리거로 선택하기

이제 커스텀 액션을 호출할 때마다 상호작용에서 정의된 모든 액션이 실행됩니다.

사용자 코드에서 커스텀 액션에 동작 추가하기​

커스텀 액션은 아래 이미지와 같이 사용자 코드 클래스인 CustomContainer1에서도 액션을 덮어써서 동작을 구현할 수 있습니다. 이때 사용자 코드 클래스는 CustomContainer1Base에서 상속됩니다.

CustomContainer1.hpp
class CustomContainer1 : public CustomContainer1Base
{
public:
    CustomContainer1();
    virtual ~CustomContainer1() {}

    virtual void initialize();

    void action1();

protected:
};
CustomContainer1.cpp
CustomContainer1::CustomContainer1()
{

}

void CustomContainer1::initialize()
{
    CustomContainer1Base::initialize();
}

void CustomContainer1::action1()
{
    //Your code here
}
Further reading
  • 자습서 5: 맞춤형 트리거 및 액션 생성하기
